Paso 15: Hacer la placa de circuito

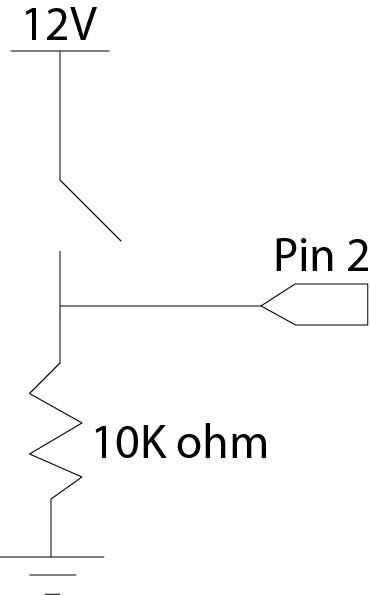

La placa de circuito principalmente une los cables, en lugar de que contiene componentes eléctricos, pero me pareció más fácil que intentar combinar todos los cables sin él. El componente de encabezado no sólo es un 10K ohm desplegable resistencia utilizado en el circuito para leer el estado del botón.

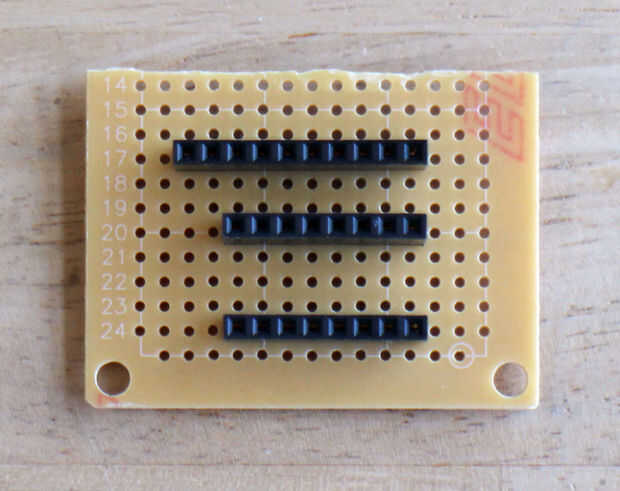

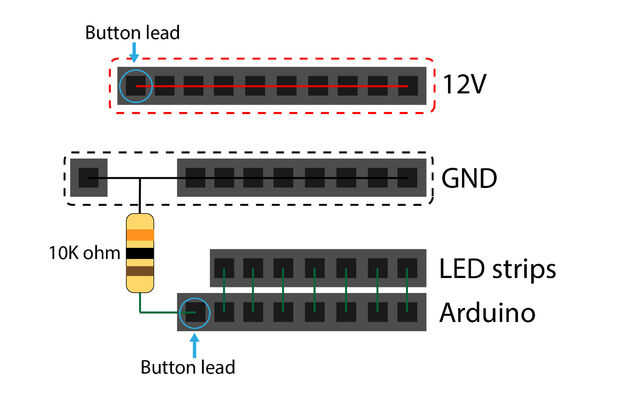

Todas las cabeceras en él son mujeres. Tiene diez pernos conectados a la alimentación (siete para las tiras de LED, para Arduino, uno para el botón y para el interruptor y poder llegar) y nueve conectado a tierra (siete para el LED las tiras, una para el Arduino, uno para la tierra de las baterías). Hay dos conjuntos de siete cabeceras para las señales de LED desde el Arduino y las señales de LED a las tiras.

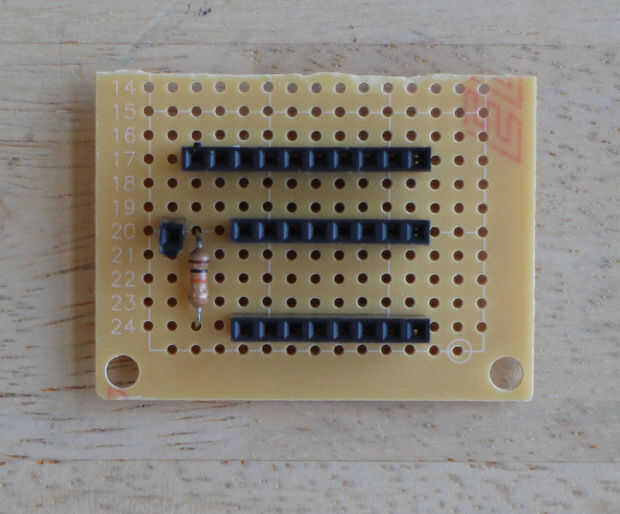

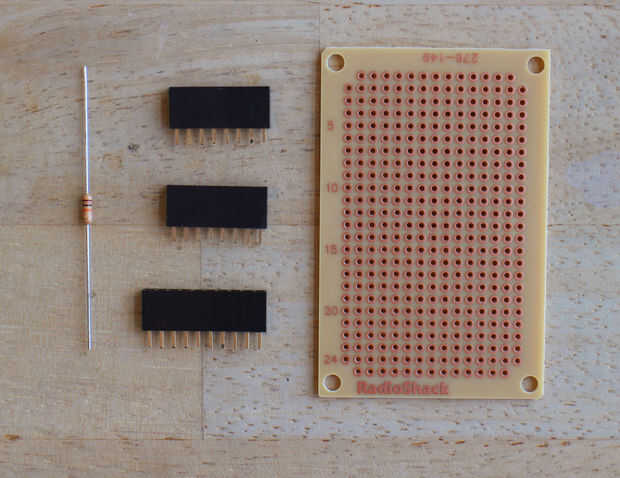

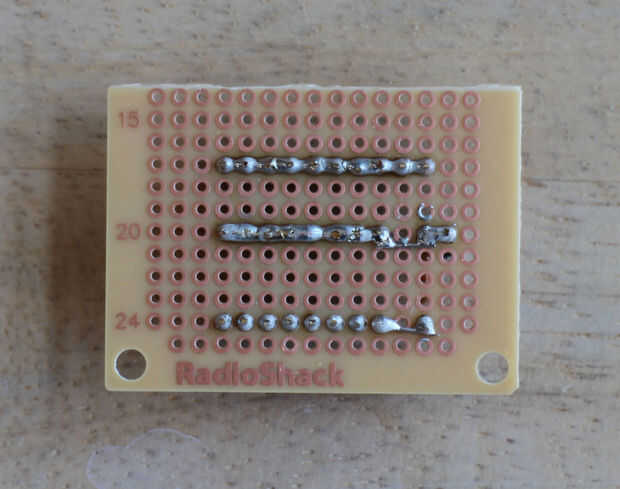

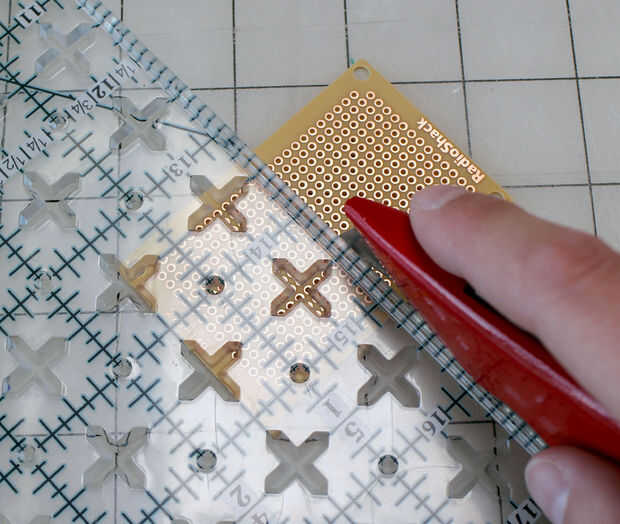

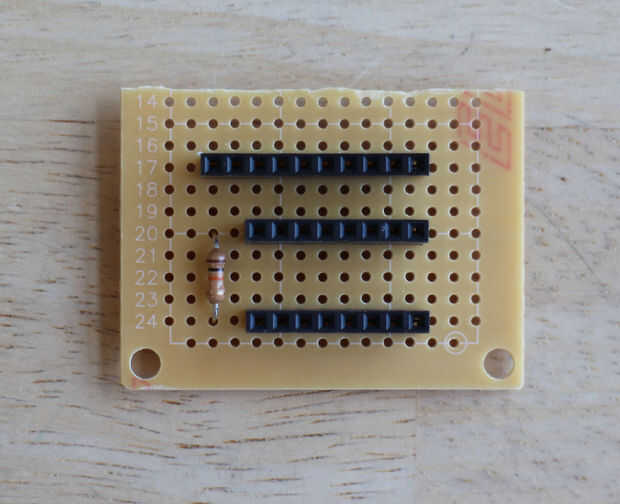

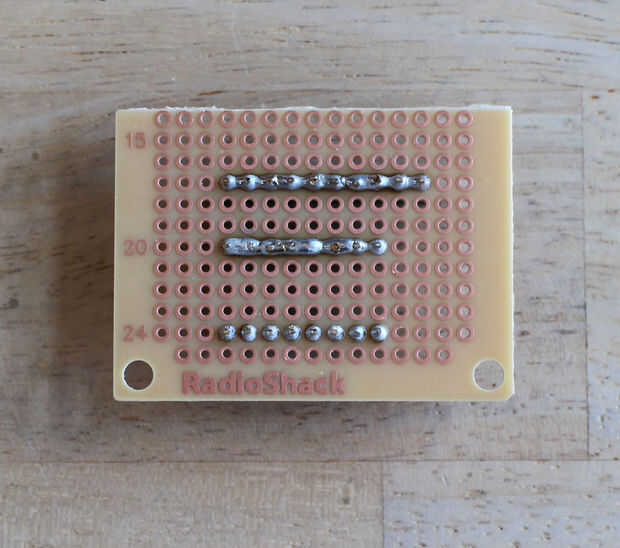

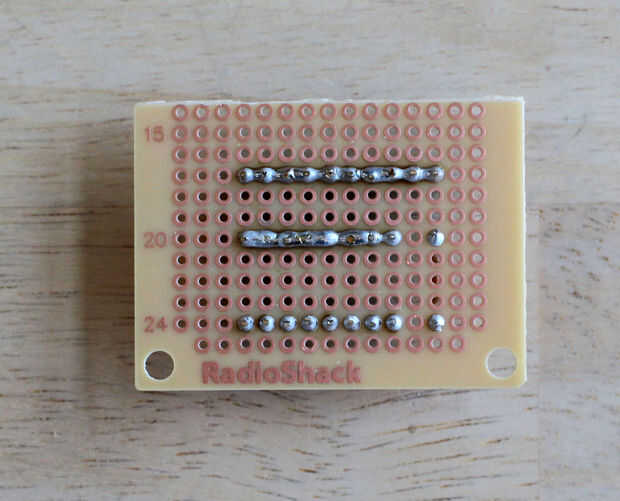

No necesito la pensión completa, así que anotó con una cuchilla y quebró por la mitad antes de soldar en mis partes. Comencé con la atadura de todos los encabezados, entonces había soldado de la resistencia y hace las conexiones necesarias.
