Paso 1: Consiguiendo mi configuración de interruptor y relés

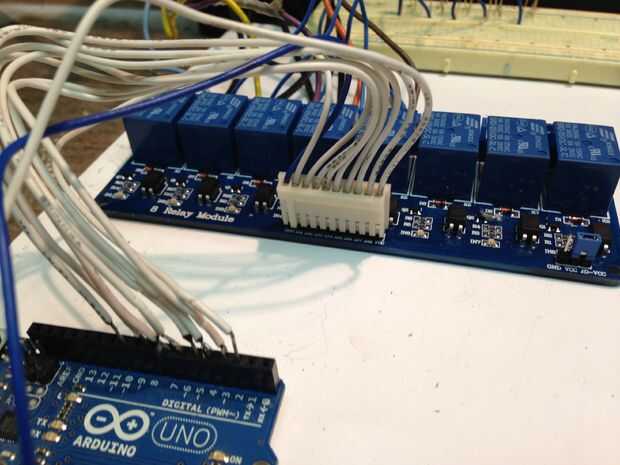

Actualmente estoy usando mi Arduino 5v salida para alimentar una placa con 8 relés en él. Solo necesito 5 de los relés así a cambiar eso tablero hacia fuera para un tablero del 4 bloque y 1 relé solo (cuando llegan aquí). Estoy usando mi Arduino 3.3v, a través de un selector de cinco posición, a la barra de control que luz patrón se ejecuta en el código de Arduino.
Para configurar los relés;
1. Arduino 5v salida a Vcc de la placa de relé en
2. Arduino GND a GND de la placa de relé
3 Arduino digitales clavijas 2-6 INC correspondiente pines en la placa de relé

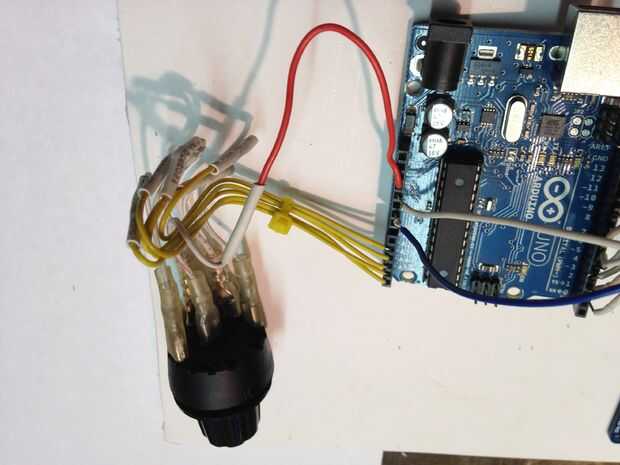

Y he añadido el conmutador rotativo de 5 posiciones;
4. 3,3 v salida de Arduino a la primaria mi interruptor
5. Conecte los cables 1-5 hacia fuera desde el interruptor a los pines analógicos de Arduino 1-5
Así que sabe usted puede determinar qué posición el interruptor está en localizar el pin analógico con tensión.
Nota:
1. la muestra de foto digitales terminales 9 y 10 cableados a los relés, los que se han ido ahora.

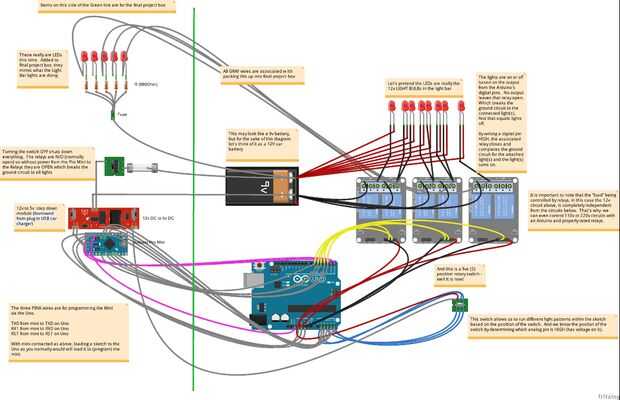

2. puede que necesite abrir el diagrama de cableado encima de una "nueva pestaña" que debería permitirle ampliar para que pueda leer lo. (click derecho sobre el diagrama, seleccione "Abrir imagen en Nueva pestaña" - el navegador puede ser diferente)
