Lightstik luz bar controlador (4 / 4 paso)

Paso 4: Empaquetado lo todo

Bien, estoy hecho! Ella es embalada para arriba y gran trabajo.

Las fotos arriba Dile prácticamente el resto de esta historia para mí. Así que ésta es un poco de detalle sobre cada uno de ellos.

#1. Hacer las cosas, embaladas en caja de un proyecto mediano. No, lo sentimos - no espacio en "una" caja para todo. Los relés, circuitos con el Arduino Pro Mini par de conectores y los 12v a 5v bajar módulo todos siguen en el cuadro de "principal".

Nota: dejo lleva conectado a la Mini Pro TX0, RX1 y RST. De esta manera si cambiar un patrón de luz o algo en el futuro tengo esos plomos esperándome así yo puedo reprogramar el mini.

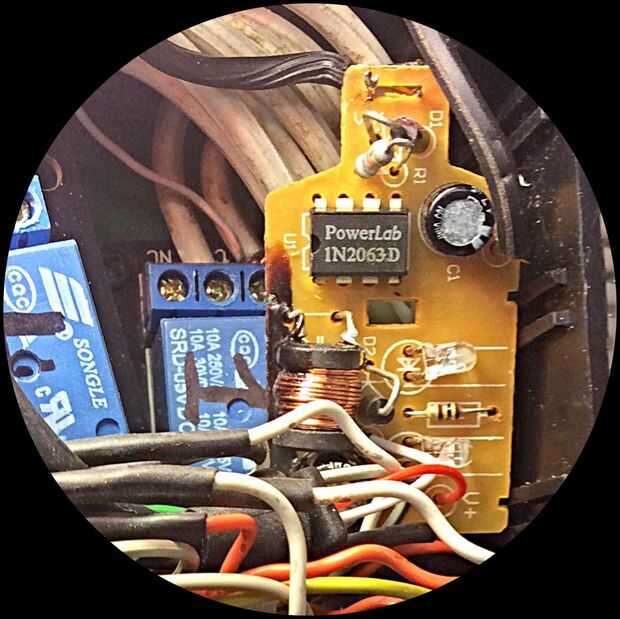

#2. Es sólo un primer plano de la C.C. de 12v a 5v DC módulo que he tomado prestada de un cargador de coche USB. Ésos vienen en práctico y a.99 centavos en el fondo de Comercio (para el cargador de coche - hay que destripar a ti mismo) no se puede superar el precio.

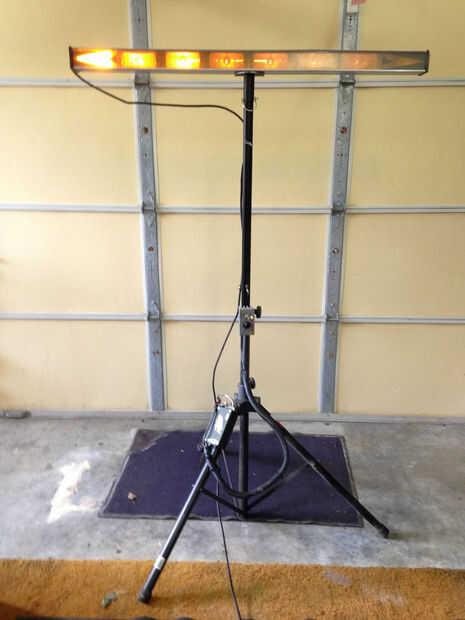

#3. Algo que no había planeado en para en este proyecto hacía la barra de luz portátil, sí además manejando en mi carro que me refiero. Sin embargo mientras hacía los soportes de montaje para el carro me di cuenta de que con muy poco esfuerzo también hacerlo una unidad totalmente autónoma, por lo que hice. Y hay una foto de los resultados. He usado (bueno) Velcro para pegar las dos cajas para el soporte de altavoz (sí, que es un soporte de altavoz, amo reasignación de cosas). Esta barra de luz tiene una pista en la parte posterior para tornillos en T para cambiar la posición de los pernos es una simple cuestión de desplazamiento a donde quiere. Que hace mover la barita de luz entre el camión y el soporte de muy fácil.

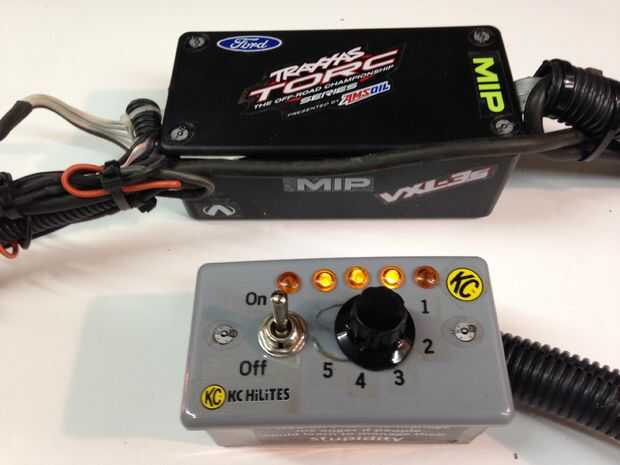

#4. Muestra el cuadro de "principal" (fondo) y la caja de "control" delante de él. Podría haber hecho mucho más limpieza para arriba de los cables de la caja "principal", pero no tenía la energía - tal vez algún día.

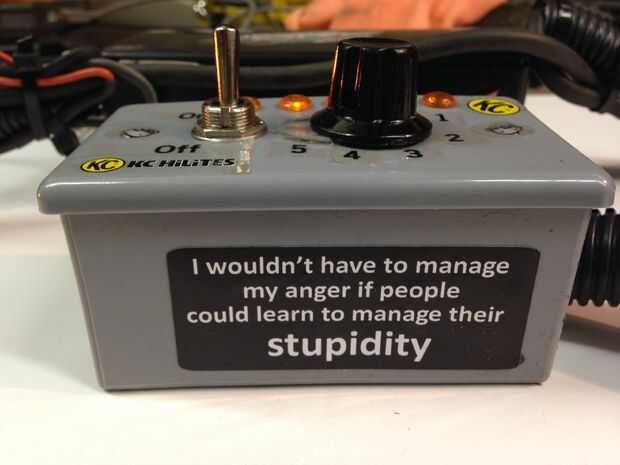

#5. Está justo al lado de la caja de control, la etiqueta ayuda a ocultar el hecho de que mi caja es una caja de tomacorriente y tapa (menos de un total de $1,00 en Home Depot).

#6. Si va a ser portable entonces tiene que ser conveniente para moverse. Todo está lleno en las dos bolsas. La luz de la barra en la bolsa de largo obviamente y el otro tiene todo lo demás en él incluyendo unos 30' de cable para llegar a la pila más cercana. Se puede ver el cable principal que va entre las bolsas, supongo que tendré cortar y poner un conector en él.

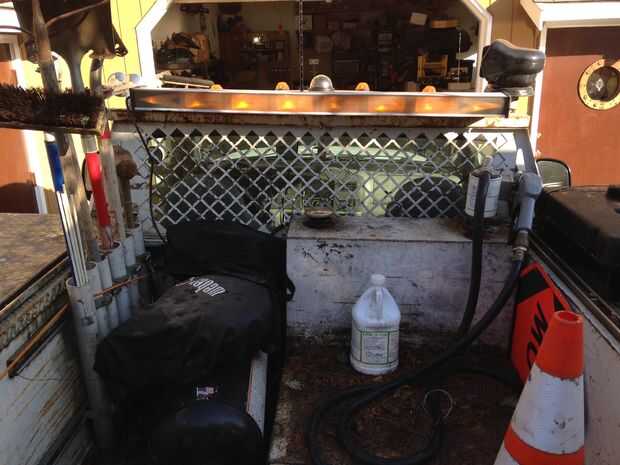

#7. Y por último, pero ciertamente no menos importante, hay una foto de la barra de luces donde se supone que es, en mi carro!! Caray, ese carro necesita limpieza algo malo.

Esto ha sido un divertido proyecto para mí. Tiene que aprender algunas cosas y hacer algo útil en el proceso. Gracias por permitirme compartir con ustedes, espero que pareció interesante.

Felices Fiestas

Brad

___Comments antes del 30/11/2015 están por debajo de ___

Voy a actualizar esto cuando algunos componentes que estoy esperando llegan y puedo mover de mi banco de trabajo para mi carro.

PRECAUCIÓN: Al cambiar esto a mi carro todo se alimenta de la batería del camión. Cuando haciendo cualquier cosa implique una conexión con la batería del coche/carro/lo que sea asegurarse de que pones un adecuado fusible en la conexión positiva. El fusible debe ser cerca de la terminal positiva de las baterías, no el otro extremo de la conexión.

Todavía tengo algunas cosas para decidir cuando inicio este embalaje para arriba. Voy a probar y ponerlo todo en una caja o separar algunos componentes para que sea más fácil de instalar en el camión. Estoy pensando en que hará una instalación mucho más limpia poner los componentes más grandes en su propia caja que montaría debajo/detrás del tablero. La caja entonces se conectaría a un cuadro mucho más pequeñas del tablero que necesita solamente el encendido/apagado interruptor, conmutador y LEDs.

(Que la decisión se ha hecho, o fue hecha para mí debo decir. Un cuadro de proyecto de tamaño medio es apenas un pelo a los pequeños para conseguir todo en bien y no quiero usar una caja grande, para dos cajas es).

Actualización: 26/11/2015 (acción de gracias feliz todo el mundo)

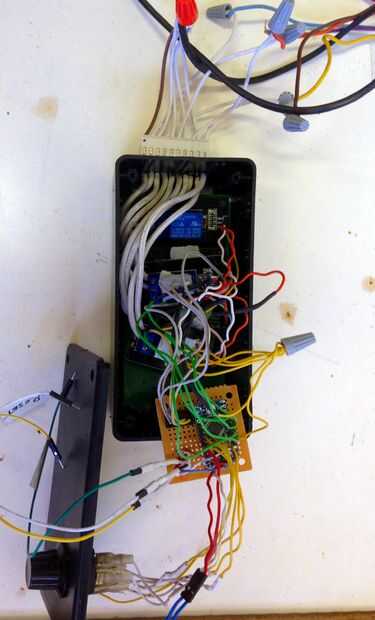

Juego un poco hoy y me inició en mi caja de LightStix Control. Supongo que algunos de los aspectos más destacados serían;

1. los programas ahora se ejecuta en un Arduino Mini Pro (es en el circuito impreso en la foto)

2. la placa de circuito también tiene dos otros conectores. El conector de 3 pines está conectado a la mini TX0, RX1 y RST (reset) pernos. Así que ya estoy para volver a programar el mini debo quiero en el futuro. El otro conector de 5 pines está suministrando energía a cada uno de los relés.

3. el conector de 10 pin grande en la parte inferior de la caja trae 5 cables, uno para COM en cada relé (sí podría tener un cable de Margarita para el COM, pero qué divertido sería). Los otros 5 cables salen, uno de cada relé de la luz adecuada (o grupo de luces).

Estoy feliz de decir que todo está funcionando, no quiere decir que no pasar un buen rato veces conseguir de la placa en una caja de trabajo real, pero no siempre es el caso.

Te diré algo gracioso (no digas nadie aunque). Sustituido el Arduino Mini por otro que tenía después de... bien necesitaba reemplazarlo. De todos modos, en algún momento más tarde estoy probando cosas y nada funciona! Pasó un par de horas en solución de problemas y finalmente dio para arriba y me fui de paseo con la wifey. En el centro de ese paseo mi cerebro comienza en el engranaje y dice me "Hey dummy, supongo que por eso naderías trabajando con el nuevo Arduino Mini en el cuadro", tenía que responder, así que estoy como "cerebro OK, me doy por vencido - por qué no está funcionando". Entonces oí mi cerebro risa, realmente mi cerebro se reía me antes de que escuché, "porque no ha programado el nuevo mini todo muerto". ¡ Odio mi cerebro!

Obviamente, de la foto, todavía tengo un par de cables para acortar hasta - sí pocos ' eh. A actualizar otra vez cuando ella se hace y tengo la caja de LightStix y control instalada en mi carro.

Actualización: 27/11/2015 (yo soy rellena y ahora tenemos que comer bocadillos de Turquía durante una semana)

He estado trabajando en mi caja de control esta mañana. Todo está hecho! Sólo hay que rellenar todo en la caja lo suficiente para conseguir los tornillos en la parte superior de la caja. He añadido un video rápido que muestra los LEDs en la caja de control que se ejecuta en secuencia con las luces de la LiteStik. Y sí, ésos son los relés que pueden escuchar haciendo clic en el fondo.

Actualización: 28/11/2015 (añadiendo 12v a 5v paso por módulo al paquete)

Nota rápida, embalaje esto hasta me di cuenta que necesitaba una fuente de alimentación de 5v para el Mini Pro. Las especificaciones para la mini lista de la gama de voltaje de entrada 5 - 12v. Pero no quiero empujarlo hasta el borde de ese rango (y más allá) al venir directamente a la mini con 12v de mis baterías de camiones. Y además, todos sabemos que un sistema de 12v en un vehículo puede funcionar tan arriba como 14.4v cuando funciona el alternador para cargar la batería o baterías.

Así que robé una 12v a 5v paso por módulo de un cargador de teléfono celular. Hay una foto de arriba.

Comprar un lote de mis módulos y otros artículos de http://www.icstation.com/index.php?cPath=79&aid=5... (Me gustaría comprar localmente, pero está a 90 minutos (ida y vuelta) para que la tienda electrónica más cercana. Y lo siento pero yo no estoy manejando a pagar 15 pavos por algo que puedo conseguir por $2 con envío gratuito!
