Paso 3: Soldar la Junta

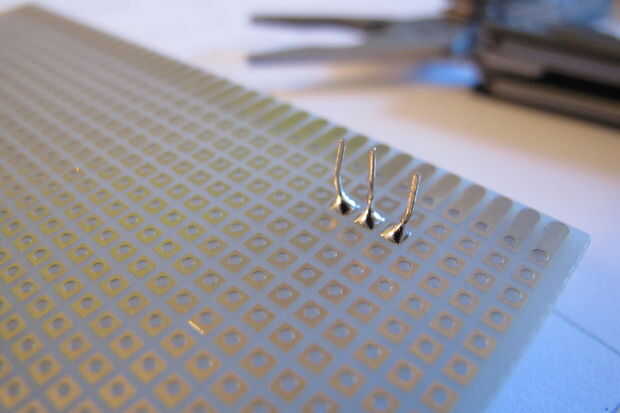

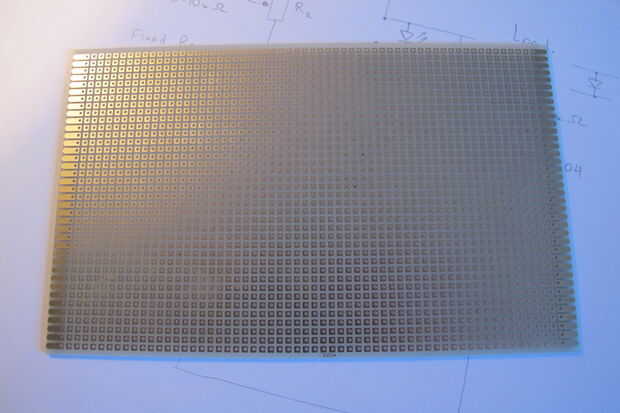

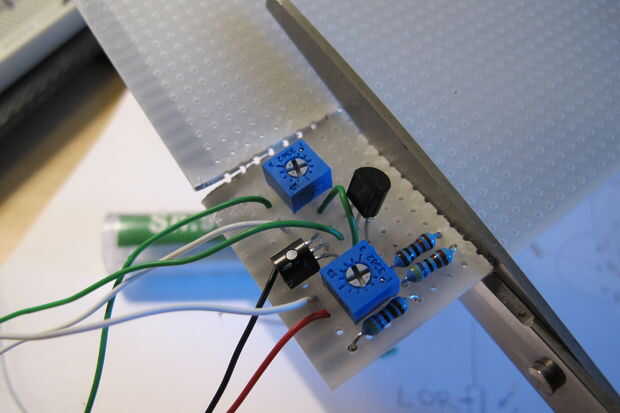

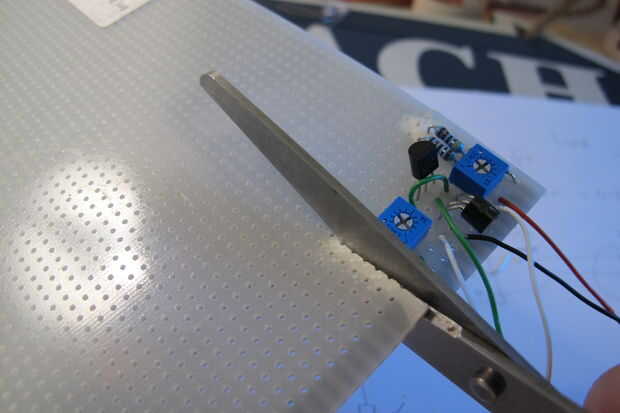

Como veis que utilizo un simple uso tablero que tiene agujeros en él.

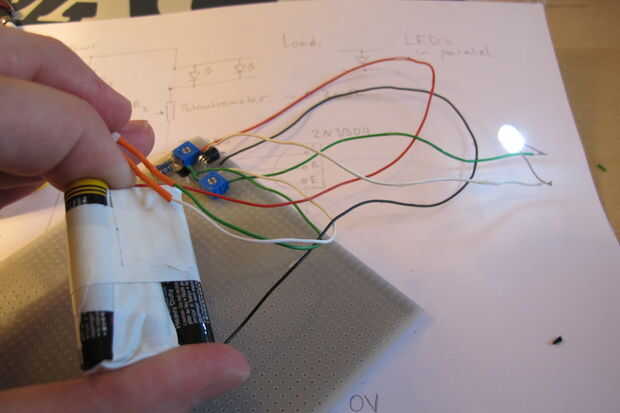

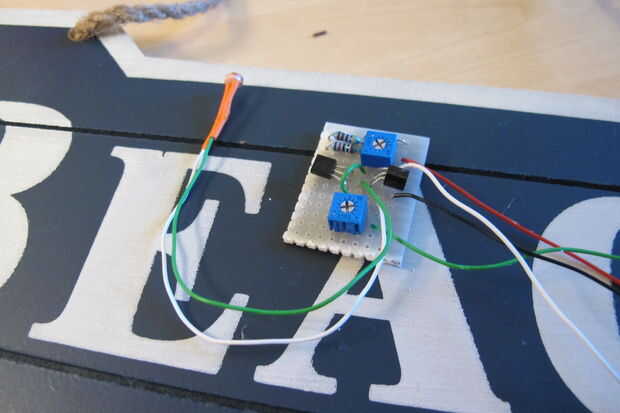

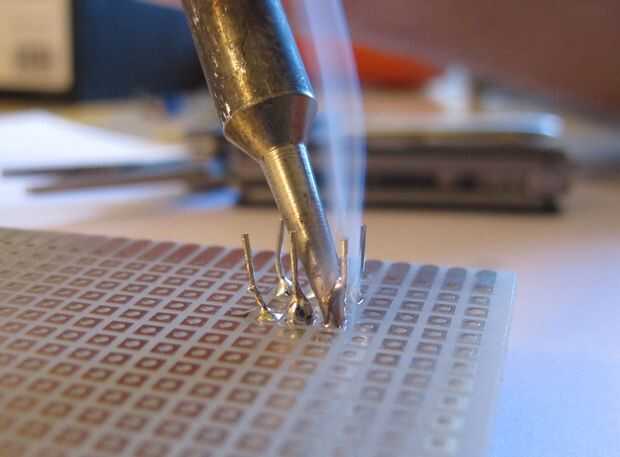

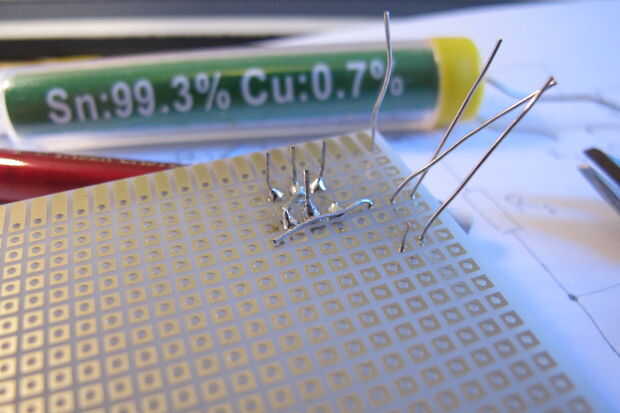

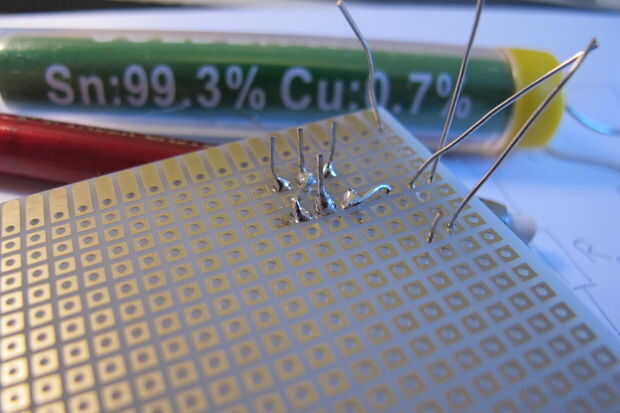

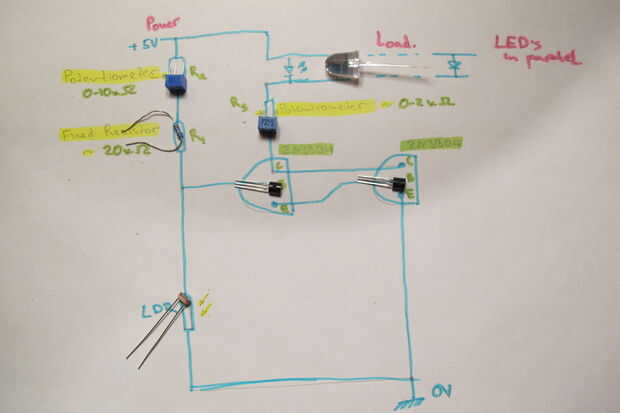

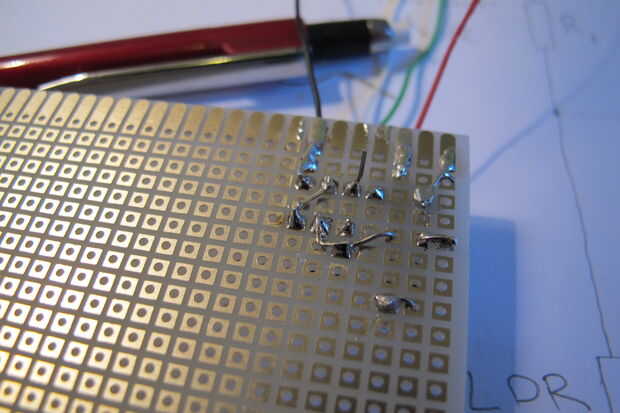

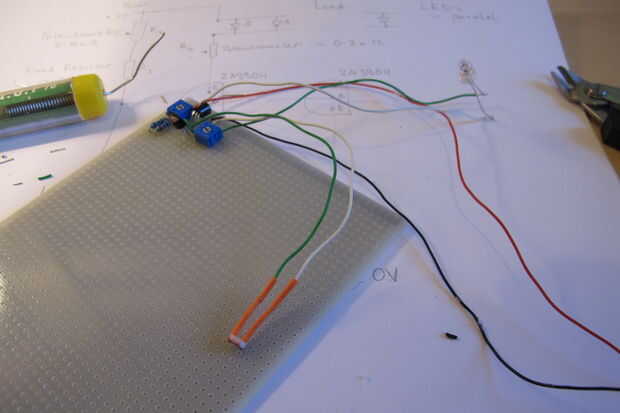

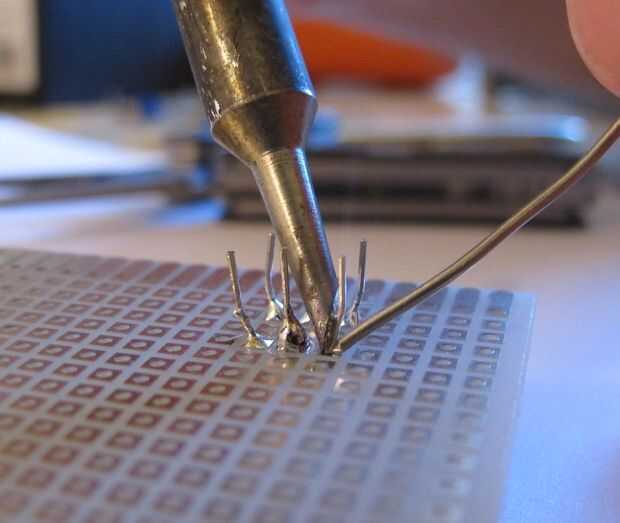

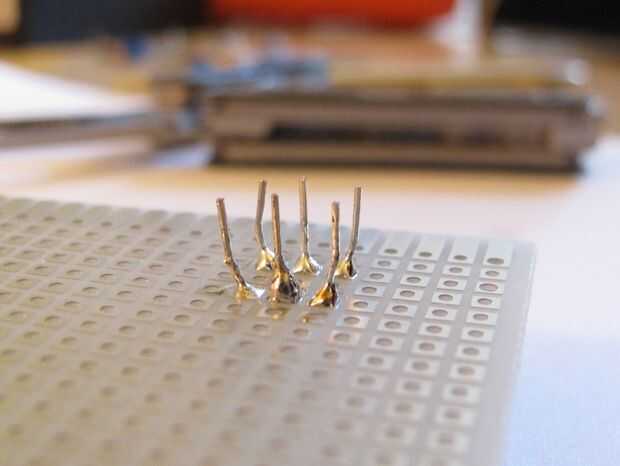

Poner todos los componentes uno por uno viendo el esquema y todo en lugar de la soldadura. Luego la Junta Directiva en su forma final y probar su funcionamiento.
Afinar la junta con los potenciómetros. Uno será ajustar la sensibilidad de luz/oscuridad y la otra se desvanecen los LEDs que se conectan a la salida de entrada/salida.
Si no te gusta la gama que la iluminación de encendido/apagado puede ser, puede cambiar la resistencia de 20kR o el potenciómetro 10kR que están conectados a través de la base del transistor (a media pierna en 2V3904) y la fuente de alimentación. Levanta la resistencia conducirá a una activación más oscura de la iluminación.
Nota * comprobar etiquetas de las fotos. Es la información principal.
