Paso 5: Mecanismo de elevación
OK, esta parte me tomó algún tiempo para realmente la tuerca hacia fuera, en el paso siguiente usted puede ver mi primera versión del elevador, la varilla roscada en la versión de centro.
Mucha gente utiliza una varilla roscada en el centro de la frente de la cama para subir y bajar.
Lo hice. Si usted mira de cerca, puede ver un agujero en la parte superior de la pieza frontal de madera debajo de la cama. Es donde solía estar.
También puse un pedazo de la cinta debajo de la cama para asegurarse de que era un rígido como sea posible.
Lamentablemente tenía un poco de flexión lateral, hubiera sido aceptable, pero quería más.
Así que, después de muchas noches soñando, ideó los dos dispositivos de medio círculo que ves en la foto. Recuerde, la versión anterior en el siguiente paso.
Aquí es cómo.
Puse un trozo de melamina en donde quería el elevador para ir es la pizarra blanca en la foto.
Corte un círculo de cartón aproximadamente 150mm de diámetro y cortar un radio más pequeño dentro, me da un anillo de madera aglomerada.
Entonces medí lo mejor que pude la distancia entre la melamina y la mesa.
Corté el anillo en dos partes coincidentes.
Pongo algunos más somier entre las secciones, teniendo a bisel el borde para que coincida con la curva del conglomerado, para fortalecer el marco de elevación.
Luego até dos Hola es en la parte superior el elevador, que unido a la mesa.
Corte una sección sobre el elevador en la parte inferior y poner una bisagra, que había soldado con autógena una tuerca de la varilla roscada para pasar.
Que necesita para asegurar que la bisagra se mueva un poco y la varilla roscada despeja el elevador porque el levantador cambia de actitud al frente de la lijadora.

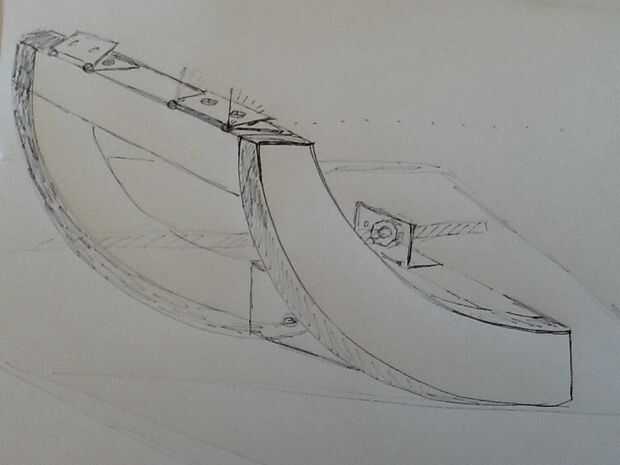

OK, voy a poner el peor dibujo que he hecho aquí para explicarlo tal vez un poco más fácil. Ver foto.
