Paso 6: Colocar el LilyPad componentes y circuitos.

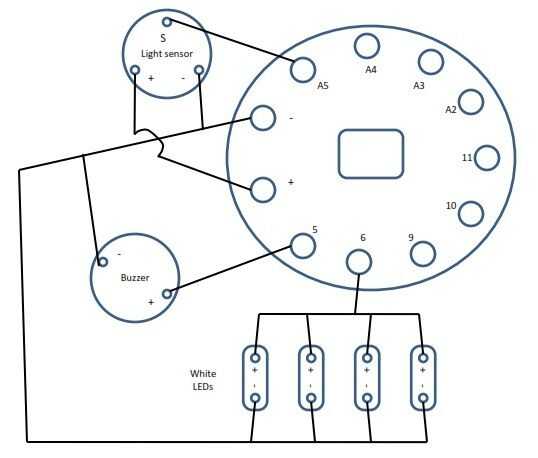

1. plan de tus circuitos. Es el dibujo del circuito que he creado para mi proyecto. Líneas separadas [es decir, el hilo] no pueden tocar! Si esto ocurre, el proyecto no funcionará. En el diagrama aparece el cruce de dos líneas — cuando cosía, tela fue aislar los hilos entre sí.
2. con cuidado se rompen aparte los componentes en la placa LilyPad. Puede utilizar unas pinzas o un cuchillo pequeño para 'marcar' lo primero. Yo estaba muy nervioso acerca de esta parte, pero funcionó bien. [Sólo quitar el tablero principal, cuatro luces LED, el zumbador y el sensor de luz.]

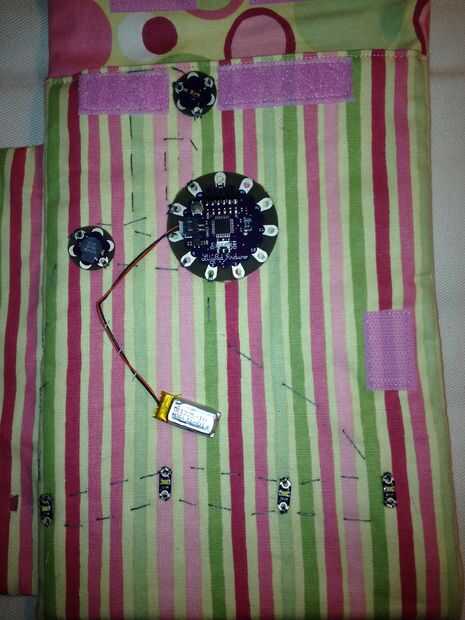

3. Coloque la placa en la parte superior, el centro de la pieza de tejido exterior [por debajo de la cinta de velcro]. Utilicé hilo blanco común para fijar la Junta de pasadores de A3 a 9.
[Para coser todos los componentes: todas las puntadas deben ser hacia arriba y a través de la tela el hilo de rosca del ancla y también deje espacio para el cruce de hilos, cuando sea necesario. (Véase el cuadro). También, al conectar las clavijas, lazo el hilo por el agujero de al menos tres veces, tirando ajustado cada vez. Utilice siempre el hilo gris, conectivo.]
4. me gustaría sugerir a partir de los LEDs en la parte inferior como son la forma más fácil! Para marcar donde irán los LEDs, extienda sus cartas fieltro en la solapa de sobres y haga una marca en la cubierta exterior de una luz aproximadamente donde cada letra será. A partir de la luz izquierda, coser con un hilo largo a través de cada orificio positivo [lugar todos los aspectos positivos en la parte superior]. Mover a la derecha, conectar todos los pines positivo cuatro sobre los LED con este mismo hilo. Después de que los cuatro están conectado, puntadas y conectar/loop el hilo al pin 6.
5. luego, a partir de la extrema derecha LED, conecte todos los agujeros negativo con otro hilo de rosca largo, su forma de trabajo el LED izquierdo y luego hasta el lado extremo izquierdo para conectar este hilo al pin negativo del zumbador. Esta será la primera vez que utilizas el zumbador, ancla con estos lazos de los LEDs a través de su pin negativo. El timbre va a la izquierda de la placa principal con el perno negativo colocado en la posición de 11:00. Luego, coser el pin positivo del zumbador a 5 pines en la placa principal. Para terminar el zumbador, coser el pin negativo del zumbador con el conector negativo en la tarjeta principal, tenga cuidado con este hilo. En el siguiente paso, vas a tener que coser a través de él, así que asegúrate de que tienes espacio suficiente entre las puntadas.
6. al sensor! Esta es la más delicada. He puesto el sensor entre mis piezas de velcro con el perno de S en la posición de 11:00. Entonces conecté el pin positivo a la patilla positiva en el tablero principal, mis puntos de esta línea fueron a la izquierda del sensor hacia abajo y cruzar el hilo actual [de lo negativo del zumbador a la negativa de la Junta] por ir en este hilo. De esta manera, la tela fue intercalada entre las dos líneas. Después de pasar por debajo de ese hilo, que conectado a la patilla positiva en el zumbador. Utilizando este mismo método para el cruce de líneas, entonces había conectado el pin negativo en el sensor a la patilla negativa en el tablero principal. Finalmente, conectado el perno de S en el sensor al pin de A5 en el tablero principal [nuevamente usando el excedente/bajo para el cruce de los hilos de rosca cuando sea necesario].
7. antes de pasar, nuevamente, pruebe el programa, con el Consejo FTDI y mini USB. Esto también carga su batería. Una vez todo en su programa funciona como se esperaba, puede quitar el tablero FTDI. Coloque el interruptor en el tablero encendido. Prueba otra vez.
8. con hilo blanco, viró hacia abajo el cable de la batería evitar tirarse alrededor.
