LilyPad Arduino peluche juguete Fox (5 / 6 paso)

Paso 5: Coser en LilyPad Simple tabla, LED y zumbador

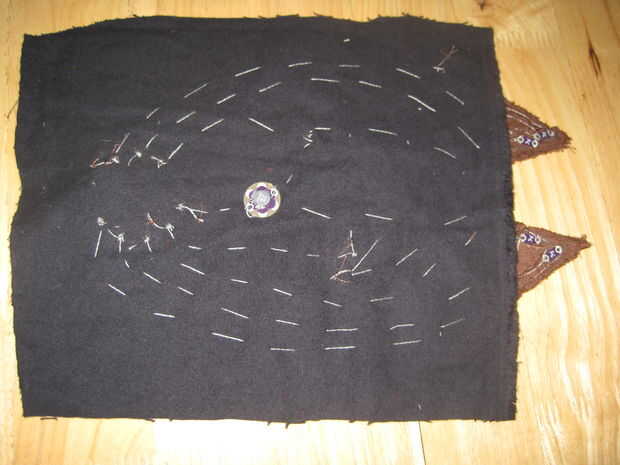

1. Tome un pedazo grande de material de desecho y corte para que sea del mismo tamaño que la pieza de cuerpo. Los pines juntos. Coserá la placa Simple de LilyPad Arduino, así como los LEDs de la pieza frontal del cuerpo, pero se coserá el hilo conductor que va a conectar en el material de desecho que respalda la pieza frontal del cuerpo, y el zumbador que se reproduce la canción se unirá al material de desecho.

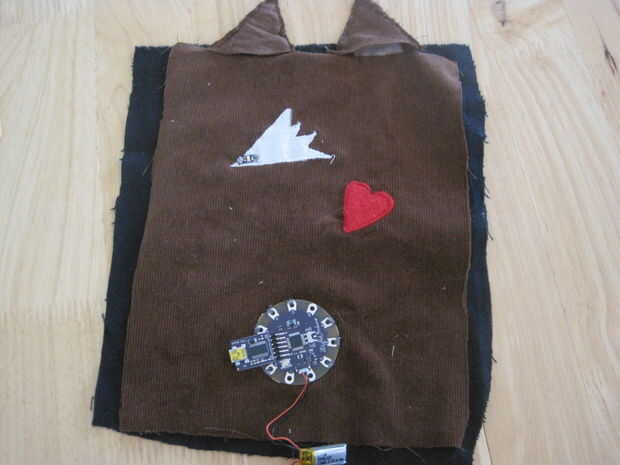

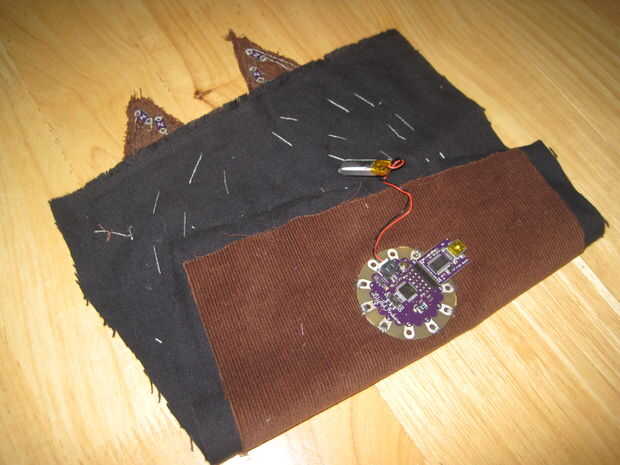

2. Utilizar el plan del paso 3 para coser las piezas LilyPad. Esto es un poco complicado y tendrás que hacerlo con cuidado. Use cinta para fijar la placa Simple de LilyPad Arduino a la pieza frontal del cuerpo y utilizar un marcador de fieltro para dibujar en el lado del material de desecho que no da a la pieza frontal del cuerpo Dónde está la Junta Simple.
3. Utilice el hilo conductor para coser el pin positivo del zumbador en el material de desecho en el lado que da al material del cuerpo. Coser el hilo conductor a lo largo del material de desecho hacia donde marcó la ubicación de la placa Simple. Al llegar a este punto, empuje la aguja a través del material de desecho, sino también a través de la pieza frontal del cuerpo y el hilo varias veces por el pin 11, que une el zumbador al pin 11 del círculo.
4. A continuación, utilice el hilo conductor para unir el pin positivo de un LED blanco para la punta del hocico en la pieza frontal del cuerpo. A continuación, empuje la aguja a través del material sobre el material de desecho y coser un camino con un hilo conductor a lo largo del material de desecho; Tenga cuidado de no enganchar el material de la pieza de cuerpo delantero como vas. Al llegar el lugar donde se encuentra la Junta Simple, empuje hacia atrás para arriba en la pieza frontal del cuerpo y coser el hilo conductor al pin A2.

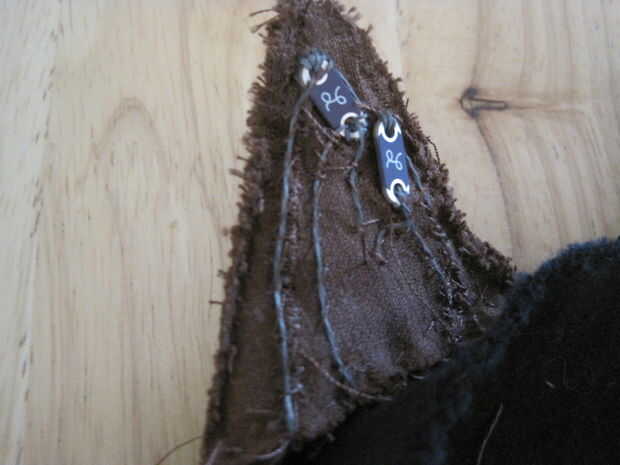

5. Repita lo que hiciste para el LED blanco en la punta de la nariz con cuatro luces en los oídos, dos en cada uno. Utilizar hilo conductor para coser el pasador positivo del LED al oído (y recordar que su oído es dentro hacia fuera en el momento, lo que significa que debe coser con la luz que en el material). No coser el hilo conductor en el oído. En cambio, dejar la holgura de la rosca y comenzar a coser el hilo conductor en el material de desecho que respalda la pieza frontal del cuerpo, bajando para conectar a la placa Simple. Más adelante, utilice hilo marrón para anclar el hilo conductor de la oreja.
6. Corte un pequeño agujero en la pieza frontal del cuerpo donde el corazón fieltro ha sido cosido No corte a través del corazón de fieltro. Coloque el LED Tri-Color con la luz en el agujero y utilice el hilo conductor para fijar el LED en el pin positivo a la pieza frontal del cuerpo. La luz, así como la fijación debe quedar oculto en el corazón de fieltro. Empuje la aguja en el material de desecho una vez haber conectado correctamente el LED Tri-Color y coser su camino hasta la Junta Simple.
7. Una vez que las conexiones positivas de cada luz, así como por el zumbador, a coser un hilo conductor largo del pin A5 (que los detalles del código es el conector de tierra) a cada pin del negativo en cada LED (y en el timbre). Tenga cuidado de no dejar el hilo negativo toque los hilos positivo en cualquier momento. Como lo hizo con los hilos positivo, cosa de las conexiones en el material de desecho, empujando hacia arriba en la pieza frontal del cuerpo al llegar al zumbador LED Junta/cada uno, el Simple. Atentamente el plan en este momento.
8. Coser los ojos de botón en la pieza frontal del cuerpo por encima del hocico.
9. Coser un pequeño triángulo negro de fieltro en la punta de la nariz para cubrir el LED blanco que está allí; puede meter un agujero en el fieltro para permitir que la luz brille a través.
10. Girar las orejas hacia fuera. Si no son capaces de brillar a través de las luces de LEDs blancos en las orejas, asoman pequeños agujeros para permitir.
11. Probarlo! En la placa Simple de LilyPad y si funciona. Si no, volver sobre todo para asegurarse de que nunca cruza su hilo conductor. Sólo proceda al siguiente paso cuando una vez está seguro de que todo está funcionando de la manera que desee.
