LilyPad Arduino - Rainbow Fish Twinkle bolso (6 / 8 paso)

Paso 6: Coser en la electrónica

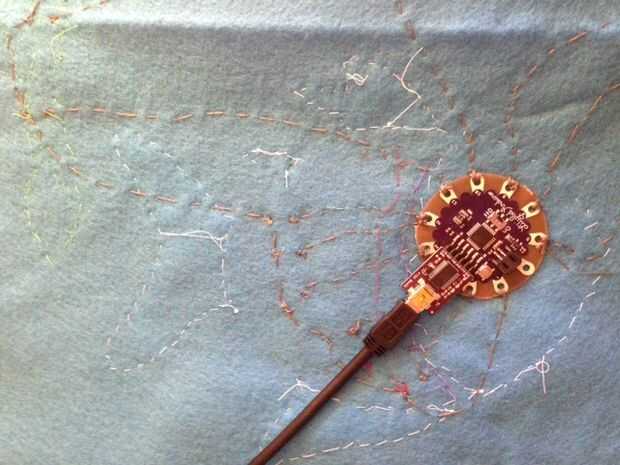

Costura de la electrónica puede ser un proceso aterrador... Sin embargo, si usted toma un aliento profundo y empezar por mirar mi inspiración cómo su electrónica se sentirá mejor.  (Ver--> https://www.sparkfun.com/tutorials/312).  Pone mi principal tarjeta de circuitos (también conocido como el Lilypad Arduino) en la parte posterior de la cabeza de peces y cosido abajo del tablero a partir con el agujero en la almohadilla con la etiqueta '5'.

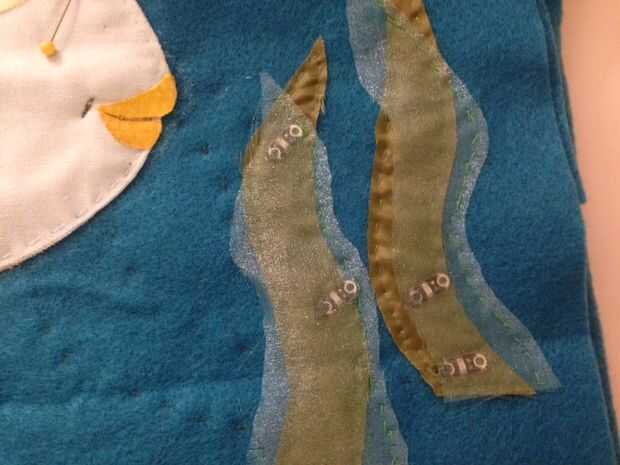

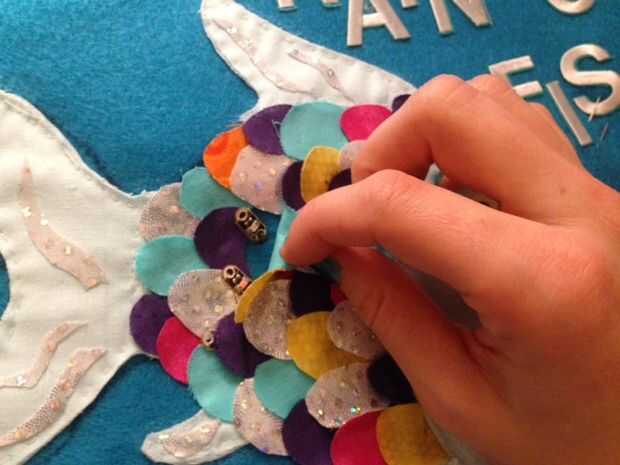

1. aquí es donde usted realmente puede conseguir creativa dependiendo del diseño que tienes en la parte frontal de la bolsa.  Me aseguré de que todo fue mi LED que cosí en con hilo conductor en una parte radial como patrón.  Asegúrese de que usted ate y corte el hilo de cada LED, reiniciar en el siguiente cojín para coser.  Usted puede encontrar más fácil pasar al otro lado de la Junta y coser el segundo LED.  Una vez más, asegúrese de que usted está cosiendo por el lado positivo del LED... no el lado negativo.

2. Repita este proceso para cada cojín excepto los marcados (+) y (-). Puesto que el hilo conductor no aislado en mi proyecto, si las líneas de costura Cruz, dos LEDs recibirá el actual significado para uno.  Recuerde, no cruzar las puntadas de su hilo.  Como se puede ver en la imagen de los circuitos que cosí en la parte posterior de la parte delantera de mi bolso, el positivo (+) roscado no cruza la línea de negativo (-) que bordea y conecta todos lo LED de juntos.

3. ahora tienes todos sus LEDs conectados a los pads de la placa Arduino en sus lados positivos y todos ellos conectados en una línea contigua uno al otro y a la almohadilla de tierra (-).
