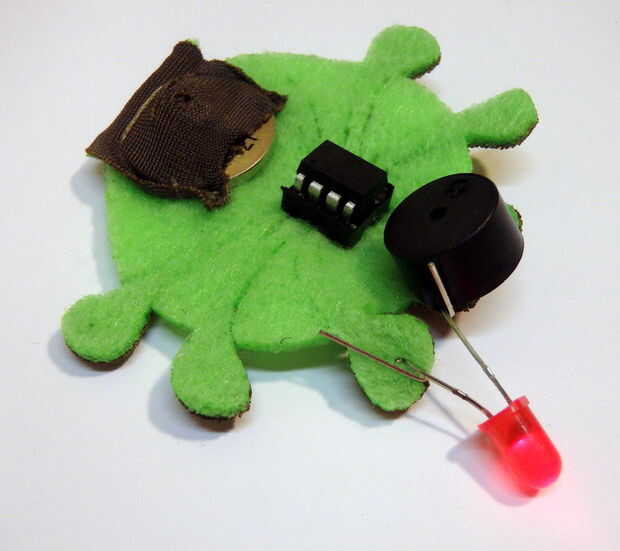

Rápidamente hacer sewable tu Attinies! La Lilypatch es una manera rápida y fácil para obtener muchas de las ventajas de arduinos sewable Lilypad-estilo sin mucho del coste o esfuerzo.

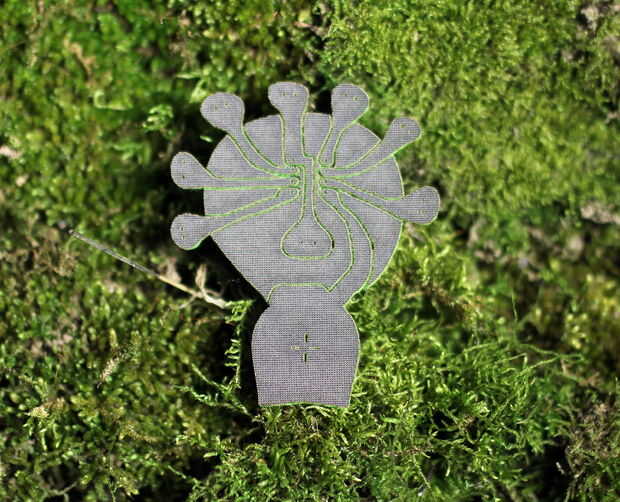

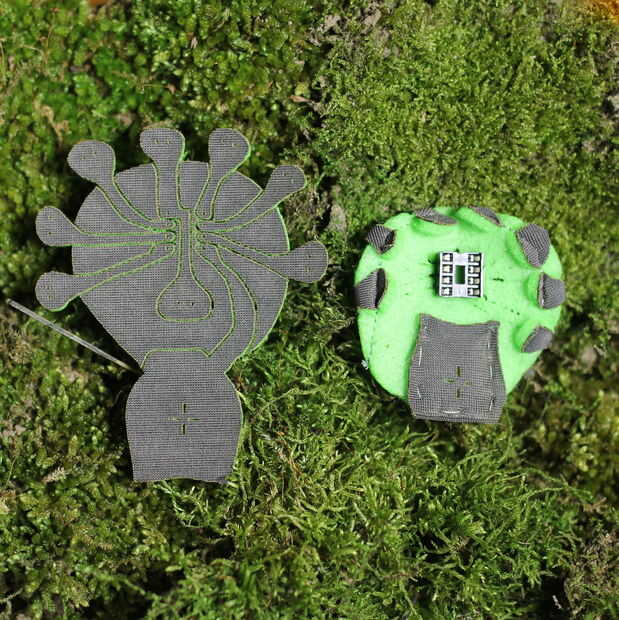

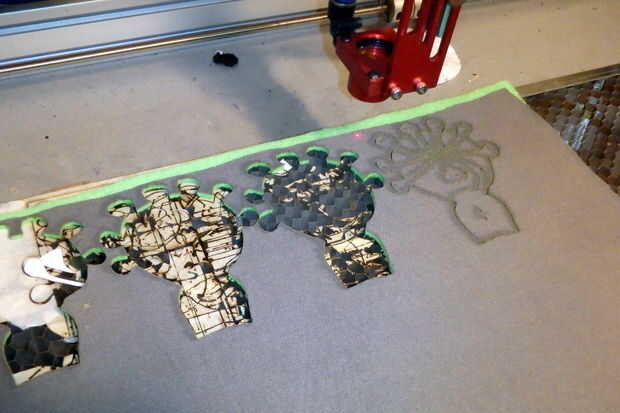

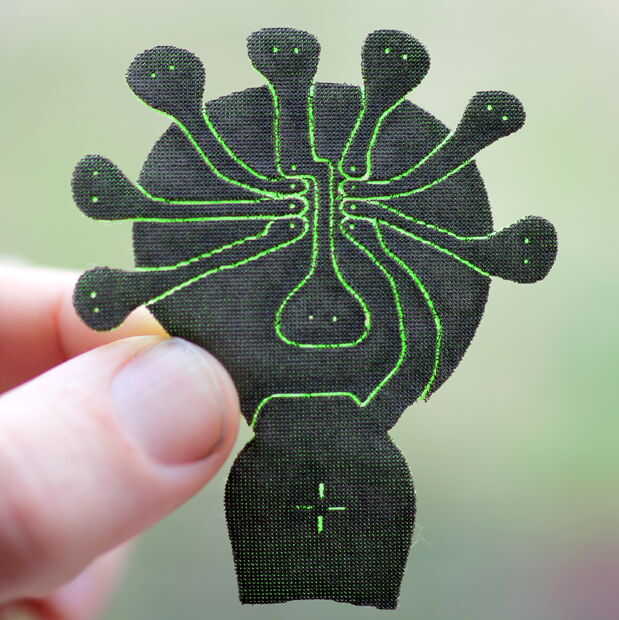

En Resumen, es una pieza de fieltro, laminado con una pieza conductora de lycra que es luego cortado con láser en una plataforma de prototipado de soldadura-libre (con un soporte de la batería!). Para construir y para utilizarlo sólo necesita 3 pasos:
- Pegamento para lycra y cortado con láser

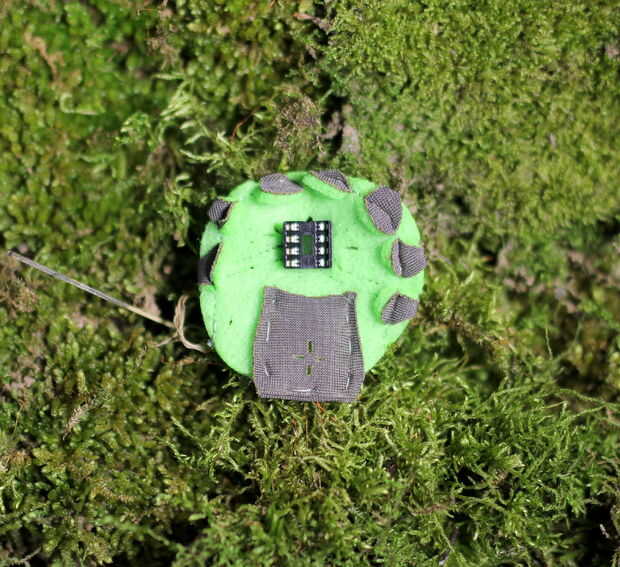

- Zócalo DIP de golpe en Lilypatch, doblar pernos y retire el protector (sin soldadura)

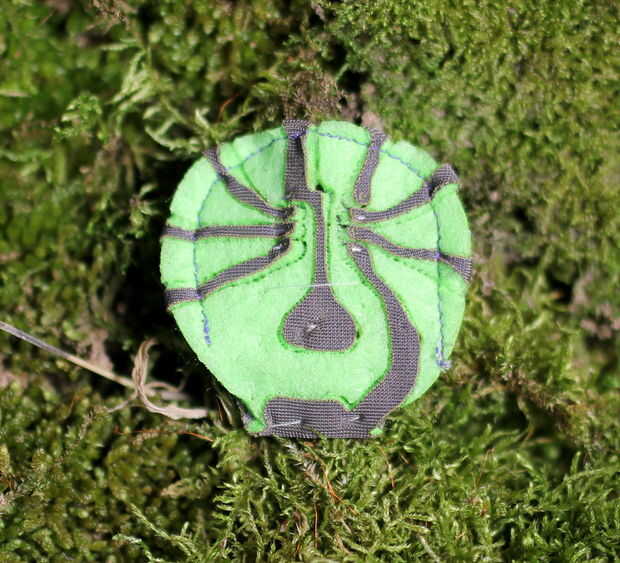

- Voltee las almohadillas (si es necesario) y coser para colocar dispositivos o ropa.
En este instructable, iré en profundidad un poco más para ayudar a guiarle a lo largo, y también que para obtener todas sus ideas sobre cómo mejorar, lo que espero podría ser un "parche" muy útil. Este es formato para trabajar específicamente con el de Arduino ATTINY85, pero con el asesoramiento de gente hacia fuera allí, podríamos hacer un ecosistemas enteros de baratos, simples placas de circuito impreso flotando libremente en el internet para otros microcontroladores o electrónica. Estoy seguro que muchas personas han hecho cosas muy similares antes y pueden dar a todo tipo de excelentes comentarios. Este proyecto fue creado pensando en las necesidades muy específicas, pero esperemos que lanzar este diseño fuera puede ayudar a otros también!
¿Por qué se creó esto?
En mi investigación de doctorado (digitalnaturalism.org), me salen a lugares lejos del camino, como las selvas de Panamá o Singapur/Malasia e intento impartir talleres para la creación de dispositivos digitales para interactuar con los animales en su ambiente natural. En algunos de mis próximos viajes, esperando hacer realidad algunos hackathons senderismo donde saldremos en los bosques viven durante varios días o semanas. Esto plantea muchos retos de diseño, principalmente era cómo hacer electrónica hacia fuera en entornos sin electricidad de pared o soldadores. Circuito de Soft fue una buena elección, porque sólo podemos coser las conexiones juntos, pero para un investigador financiado bien no como yo, comprando y regalando un montón de Lilypads pueden obtener muy caros. La Gemma es la mejor plataforma sewable (http://www.adafruit.com/products/1222), pero $8 + gastos de envío, es todavía demasiado caro para no querer solicitar de mis participantes. También una solución más barata, puedo construir un montón de cosas diferentes y no tiene que preocuparse sobre la cosecha de sus tablas más adelante. Esto es lo que me tiene en la utilización de ATTinies en primer lugar (que están baratísimo y lo hacen más las cosas que quiero, y son el chip ya en el Gemma). Su problema es que pueden ser difíciles de usar sin soldarlos
Así que quería volver a crear las capacidades de la Gemma pero de una manera más barata, más desechable. Para configurar los siguientes objetivos de diseño para mí:
- Barato
- Para vencer a cuesta $8 para la Gemma, e idealmente quiero mantenerlo alrededor de 1-2 dólares, dejarme 50-100 personas en talleres con un presupuesto de sólo $100.
- El coste material de uno de estos lilypatches con un attiny en ellos es sólo alrededor de $1,00-$1,40 (fieltro, lycra, attiny, hilo de rosca).
- Quería averiguar un proceso 1-pasos para rápidamente hacer algo que podía tomar y armar sin embargo deseó hacia fuera en el campo.
- Fabricación durante un viaje está muy bien (hay un montón de tiempo para trastear por la noche al camping, pero nada que necesita las herramientas como cortadores deben ser atendidos antes de láser).
- Otra consideración era que quería utilizar esto para enseñar electrónica, así que por no hacer demasiado complicada, la gente podría utilizarlo como plataforma para aprender algunos conceptos básicos sobre.
- Quería limitarme a usar sólo 1 material no convencional. En este caso se trataba de la lycra conductora.
- He ido a través de docenas de ideas tratando de averiguar cómo hacer esto, (ej. mezcla shapelock y alambres, hacer pegamento conductivo y ejecutar conduce a tela conductora,... etc.).
- Las almohadillas pueden ser cosidas, gator-recortado, doblado sobre y grapadas o utilizar como botones táctiles se.
- Las teclas sobresalen por lo que pueden ser volteadas para coser a ambos lados cuando una prenda de vestir u otro dispositivo.
- Pasé por todo tipo de problemas de geometría averiguar saldos entre hacer buenos contactos, haciendo que la piel de apoyo fácilmente, determinar cómo bloquear las piernas de pin a los hilos de la derecha, intentando también balance de cómo se podría utilizar esta cosa. Este híbrido, método flip-if-te-quiero con una bolsa de batería parece ser mi mejor opción (después de muchas iteraciones personales!)
- Este diseño también se deja abierto a un montón de técnicas sencillas que podrían hacer mucho más robustas (como si no estás en la selva, utilice pegamento caliente para sellar las conexiones mejor!), aunque estos no son 100% necesarios para proyectos sencillos.
¿Qué puede usarse para?
Todo tipo de cosas! En teoría nada puede hacer con un Attiny85 (que es mucho!). Para muchos proyectos en casa o en el laboratorio, puede hacer algunas vieja buena de soldadura para conexiones firmes muy buenas, pero si quieres empezar a trabajar en una idea rápida, y especialmente con materia suave-circuitos de todos modos, esto puede ser una buena opción para usted.
También si necesita hacer algunos proyectos pero se enferman de sentarse en la soldadura de hierro, esto puede ser un tipo de diversión actividad, coser juntas estas piezas diferentes, que usted puede hacer mientras ve una película o algo.

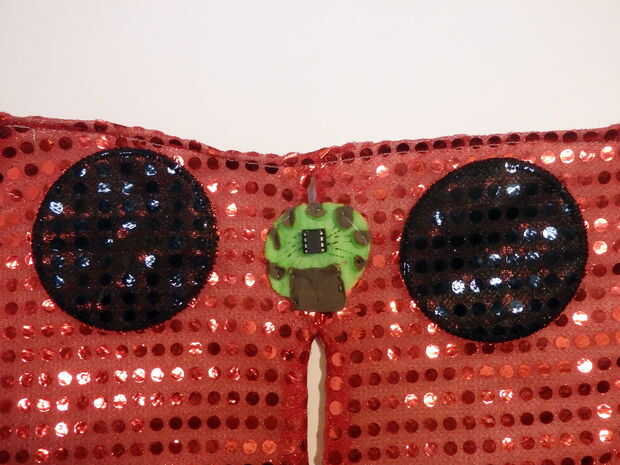

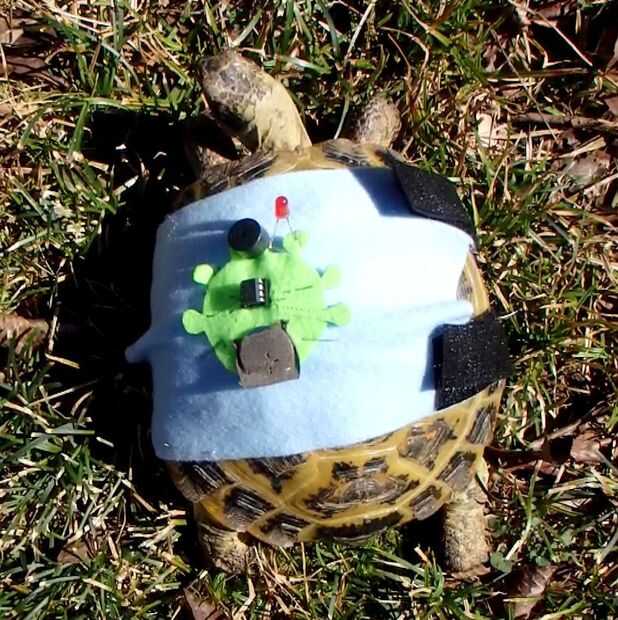

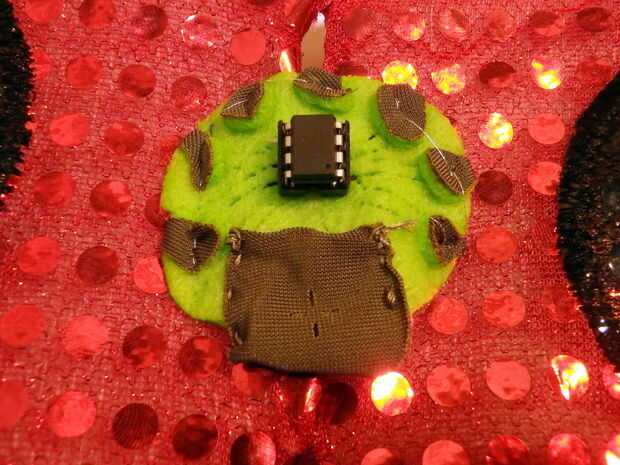

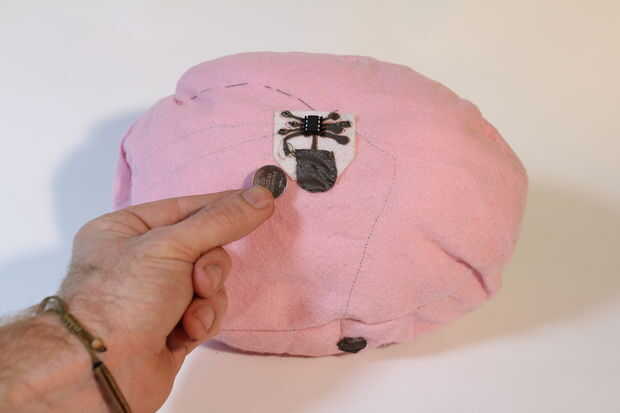

Doy tres ejemplos al final de este instructable, un simple traje que destella, una felpa, modelo de célula de luzy un dispositivo de control donde tu tortuga del animal doméstico puede haber escurr a!
Ayuda e inspiraciones
Tom Jenkins, un autor impresionante de plataformas ocupa vanamente (http://thomasjenkins.net/), me ayudó a pensar piensa mucho esta cosa
HOWTOGETWHATYOUWANT (http://www.kobakant.at/DIY/), como con casi todo soft-circuitos-relacionada, la gente en kobakant ha recopilado muchos recursos e ideas. Por ejemplo, la idea de hacer una bolsa de batería conductora como esta viene directamente de ellos: http://www.kobakant.at/DIY/?p=4432
Actualización: acabo de ver este otro proyecto similar tienen http://www.kobakant.at/DIY/?p=2672 donde hacen una breakout Junta de tela de corte láser, pero también utilizan algo especializados tales como tela de fusión y colable acrílica o soldadura. Este diseño que presento aquí espera lograr una meta muy similar (en formas tal vez no sea tan sólidas) con materiales más limitadas.
