Paso 3: Recolección de las piezas...

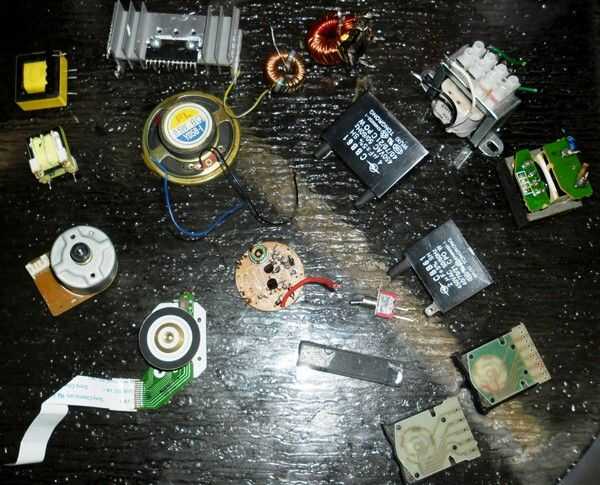

Hola gente de allí - he quitado el anterior texto sobre 'no suelda', etc. y han decidido enviar una imagen - algunas de las piezas he coseché de viejas tarjetas de PC en tiempos recientes. Condensadores, inductores, transformadores (audio y de alimentación,) un altavoz y varias otras cosas que fueron rescatados en otra parte - como los dos interruptores de rueda (esquina inferior derecha) y un par de mini DC motores de un viejo reproductor de CD... ¡ Disfrute!
Ahora tenemos que sentarse y tener una mirada cercana a cómo hacerlo. Tomar la placa de pc de destino y antes de empezar él con el hierro y las herramientas, le dan una muy cuidadosa inspección visual. No es sólo qué partes crees que podrían conseguir, también asegurar que hay no riesgos en ese o cualquier otro tablero en su posesión.
Asegúrese de que no hay fusibles de cristal izquierda dentro de sus titulares de clip - retirar y almacenan inmediatamente. Asegúrese de que las salidas de plomo de los componentes debajo de la no demasiado fuerte para usted manejar - pueden cortarse en corte afilada puntas-créanme - sé!
También, si hay dispositivos pesados (transistores de potencia, rectificadores o resistores) que se unen a disipadores de calor de metal, tenga cuidado alrededor de los dispositivos y sus accesorios. Dispositivos semiconductores de potencia tienen una grasa blanca compuesta utilizada para ayudar a hacer un contacto transparente entre la superficie plana del disipador térmico y el dispositivo.
Dependiendo de cuántos años la Junta, que esta grasa puede ser cancerígeno - puede causar cáncer a través de un uso prolongado y manejo. Más recientemente, se han eliminado compuestos que causan cáncer peligroso de este tipo de grasa de silicona, lo que es mucho más seguro de manejar. Si duda la seguridad de lo que está haciendo, basado en este Instructable, entonces no lo haga! Chatarra la Junta y elige otro!
Uso una superficie plana, coloque la Junta boca arriba y procede a identificar y delimitar las partes que desea cosechar. Círculo con un lápiz de Nikko y luego gire la Junta sobre la cara hacia abajo. Utilizar el soldador y desoldador herramienta y desoldar las salidas de plomo de sus componentes solicitadas 'target' en el tablero.
A veces puede ser útil marcar la parte inferior de la Junta, en lugar de la parte superior, o usted puede poder al titular de una tarjeta de la manera (utilizar un banco montado vicio por ejemplo) por lo que se puede montar el tablero de tal manera para que pueda ver ambos lados de la junta sin tener que moverse alrededor. Si se cosecha desde una tarjeta de pc transparente (por ejemplo: tablero Riston - hecho de fibra de vidrio,) usted puede utilizar una luz brillante en el lado componentes de la Junta, para que puedas ver la pluma de Nikko círculos alrededor de cada componente de la pc carril del lado de la Junta.
Obtener una idea donde el componente conduce son y luego comenzar. No utiliza los dedos como un disipador de calor! Utilice unos alicates de punta y el plomo hacia fuera los alambres de cada componente de agarre mientras que aplicando calor de la plancha en el otro lado, y cuando la soldadura comienza a derretir, tirar los cables de componente y facilidad salen de su tarjeta pc 'orificio' monta.
