Paso 8: Montaje: la Saga Final
![]()
![]()
![]()
![]()
![]()

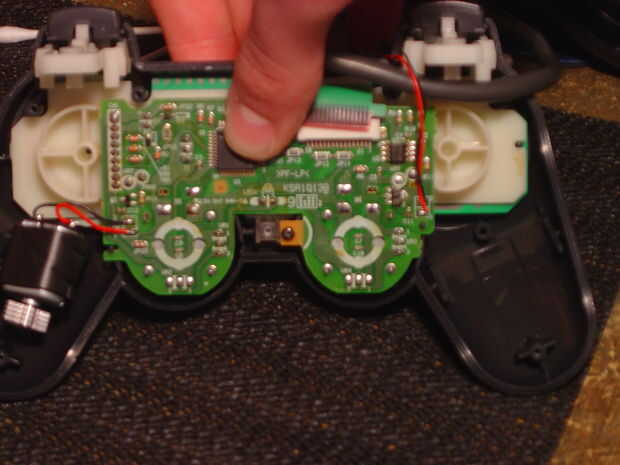

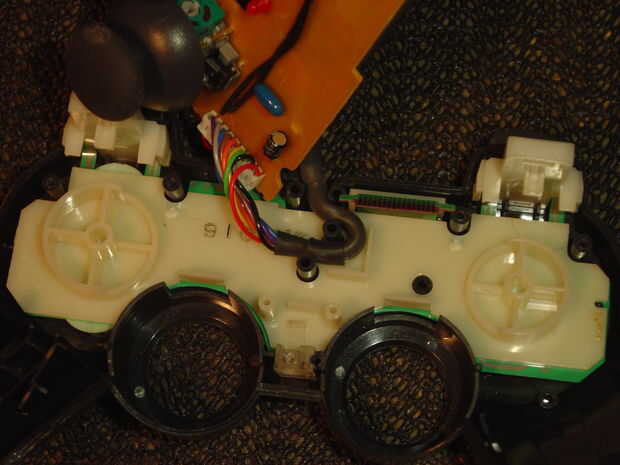

Ahora que todos los componentes están juntos, es hora de poner a todos juntos. Comience con los botones de mayúscula y el PCB. Lo primero que tienes que hacer es devolver el pequeño tubo de luz en su lugar. El extremo angular va en la cima de la fama de plástico con la fainc del agujero del tornillo hacia arriba. Luego, colocar el cable nuevo a través de los puestos de socorro de estrés. Ver la imagen para saber cómo, pero el cable debe ser doblado todavía de sentado allí una buena decena de años. Ahora, colocar el PCB en el caso, asegurándose de que el botón cinta cable expuesto y no la captura en el PCB. Esto podría tomar algunos zangoloteo. Ahora que el PCB, atornillar. Cuidadosamente le conecte el cable de cinta en, utilizando las pestañas en los lados para ayudar a empujar.

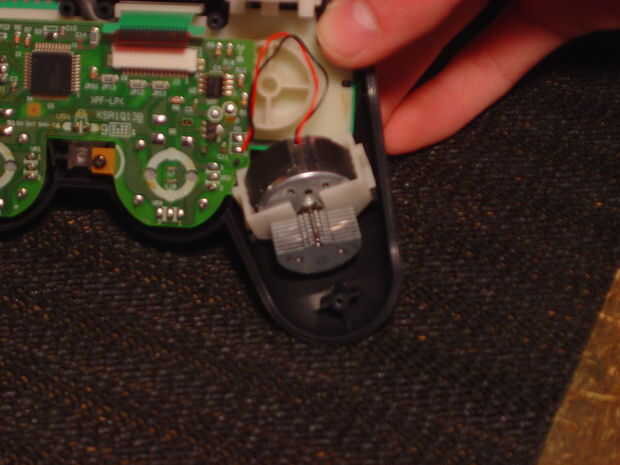

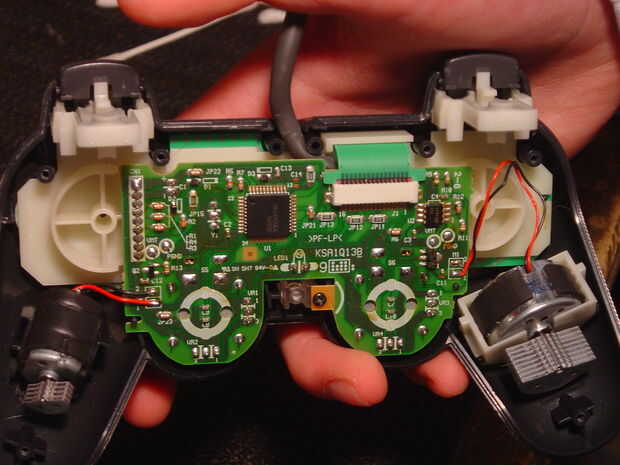

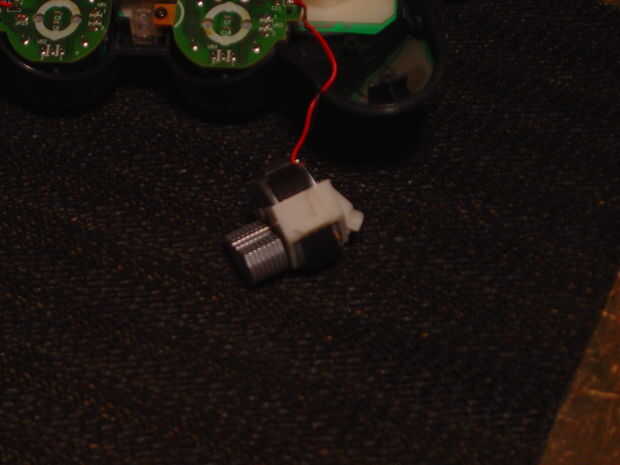

Ahora, vuelva a colocar el motor derecho (con el regulador abierto de la cara hacia abajo) en su soporte de plástico si se cayó hacia fuera y coloque en el caso. Hay algunos carriles de guía en el caso, así como un pequeño post que el agujero en el soporte va encima de. El motor izquierdo rumble sólo se asienta en el soporte moldeado en el caso.
Finalmente, tome la cubierta inferior y mientras la inclina levemente hacia adelante para mantener los botones L/R2 fuera del camino, establecido el tom mitad del controlador en él. Ahora, simplemente volver a instalar todos los 7 tornillos y ya está listo para probarlo!
