Por favor disculpen las fotos horribles!! Yo estaba usando la cámara en el trabajo, que me conduce loco y francamente yo no podíamos ser molestado poniendo sobre el trípode en el estudio o cambiar la lente! Potencia macro!
Encontré esta cámara en el armario mientras que yo estaba limpiando cosas en el trabajo, y ahora que mi laboratorio es digital no hay ninguna necesidad de esta cámara. Tengo la sensación que era en realidad nunca utilizado, su muy prístino y el vidrio en la conexión del montaje es limpio. Decidí empezar a tomar distancia cuando consiguió tranquilo en el trabajo y a la mitad decidió tomar fotos - por lo tanto, crappiness.

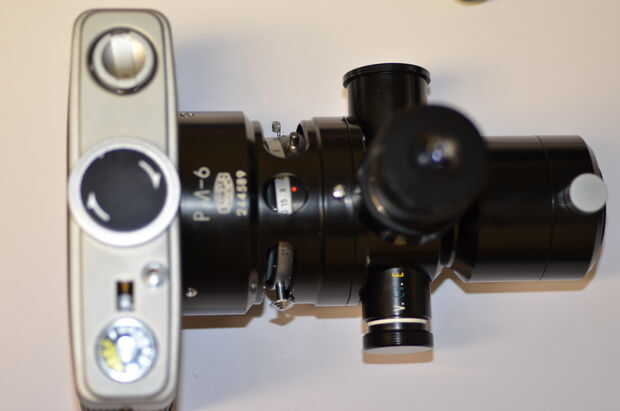

A la derecha es el cuerpo de la cámara, que no tienen un ocular pero la devanadera de la película generalmente, contador y reversa palanca de bobina. Esta cámara trabaja con piñón y de la bobina (la palabra se me escapa) viento. Estoy pensando en que convertir esta en una cámara del agujero de alfiler y quite las ruedas dentadas con algún viejo microfilm TEM que tengo en el congelador. No tiene perforaciones en él, por lo que el viento de la bobina será útil aquí.
En el medio es el obturador, se sienta a la izquierda del ocular que ves. Tiempos de sonido exactos.
Los bits que sobresale hacia arriba, hacia abajo y hacia la cámara de control de un prisma de beamsplitting. Esta parte contiene el ocular (conveniente para una cámara del agujero de alfiler si mi pensamiento es correcto!), el selector - V es Viewpiece C.V es Viewpiece de cámara (con la cámara y el espectador en la misma selección de prisma significa que exposiciones probablemente será lento como medio la luz se está perdiendo a la película) y E es para el metro de la exposición. No tengo uno de esos! Hubiera sido una gran caja con controles en él.
La izquierda es una lente de 10 x, que hubiera sido fijada a la cámara para aumentar la ampliación en la película, para que coincida con lo que se ve abajo los oculares (que generalmente son 10 x).
Voy a explicar cómo el obturador funciona más adelante con mejores fotos. Él sólo ha acelerado ajustable y es una abertura set - no es un problema para un agujero de alfiler.
