Paso 10: Inicio montaje

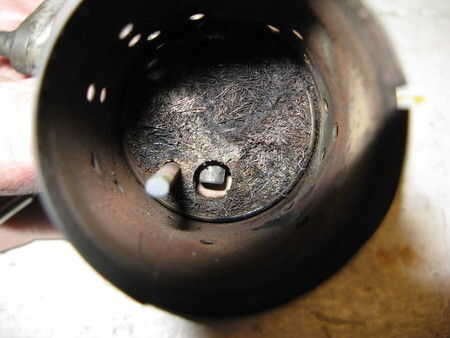

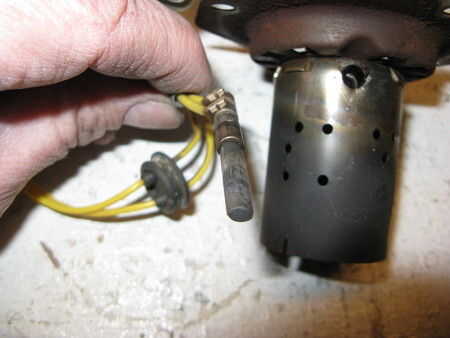

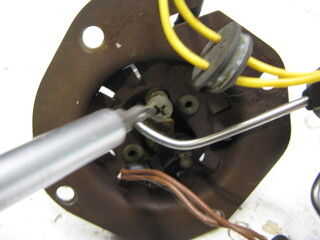

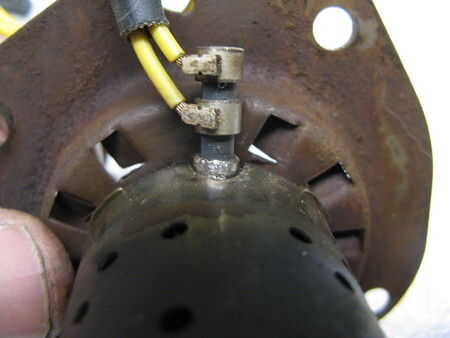

Observe que el enchufe de resplandor es ligeramente oval. Coloque el enchufe de resplandor para que la parte ancha del óvalo es paralela a la cara de la hornilla de insertar. Los contactos de cable deben estar mirando hacia el extremo abierto del tubo del quemador. Instale el tornillo de sujeción del enchufe de resplandor. Más no apriete. Deslice los cables del enchufe de resplandor en la ranura en la cara el suplemento quemador.

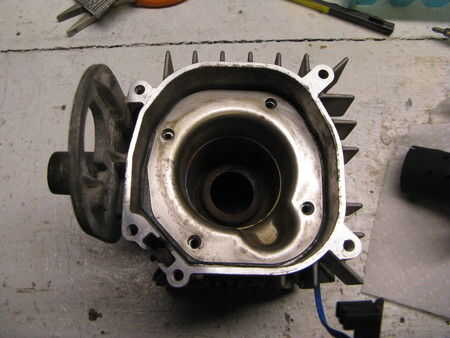

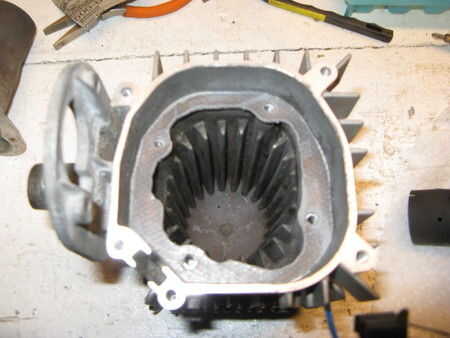

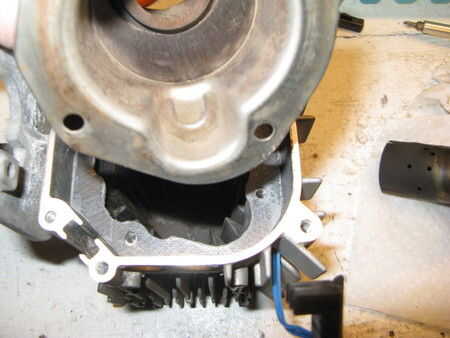

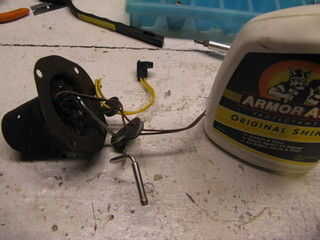

Tratar las arandelas de goma con toda la armadura. Coloque uno de mis DIY juntas en el intercambiador de calor. Poner el tubo de combustión en el intercambiador de calor. Sólo cabrá una forma. Maniobrar el quemador inserto en el intercambiador de calor. Mente el tubo de metal combustible.

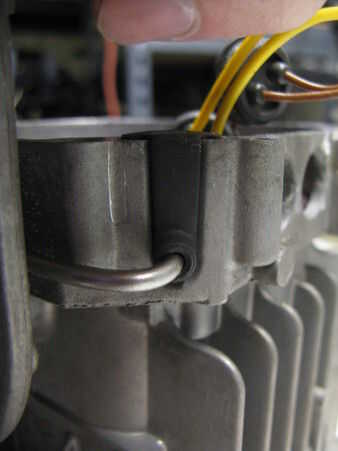

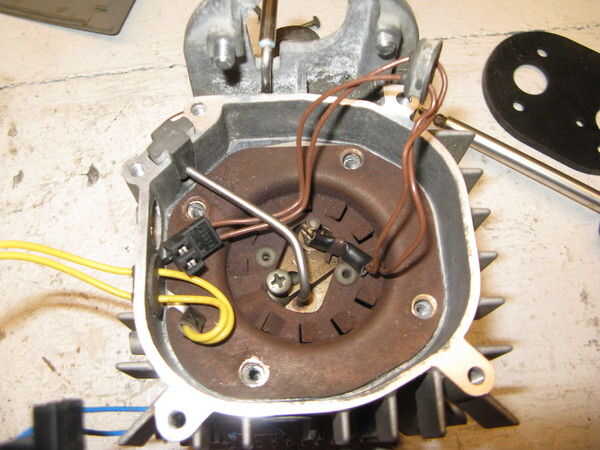

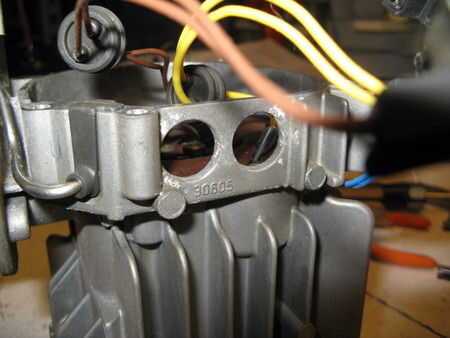

Como Insert del quemador se baja en el intercambiador de calor de la arandela del tubo de combustible debe ser deslizada en lugar. He utilizado armadura-todos en el ojal para que se deslice más fácilmente. Asegúrese de que la boquilla está completamente asentada. Los dos conjuntos de cables son próximos. Los ojales se instalarán en los dos agujeros en el lado del intercambiador.

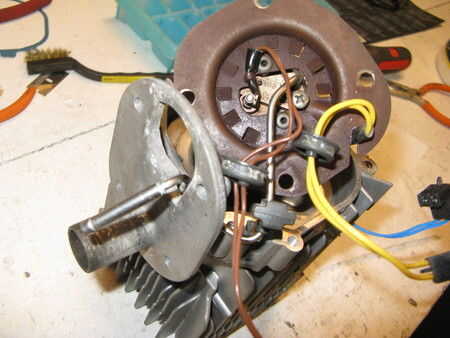

Asegúrese de ejecutar el cable del Sensor de llama entre la cara del tubo Inserte el quemador y el combustible.
Yo he destacado este paso ya que equivoqué la primera vez. No darse cuenta de mi error hasta que el calentador era completamente ensamblado y miré hacia atrás en las fotos.

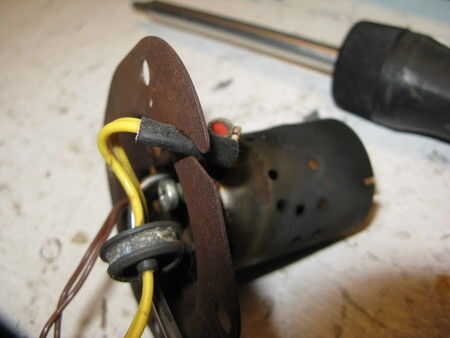

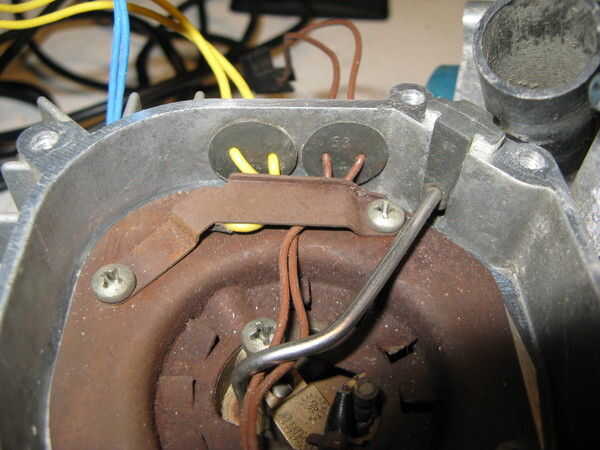

Aquí es el único cambio que he tenido que hacer debido a la Junta de DIY. Los cables amarillos fueron originalmente envuelto el interceptor aerodinámico de una vez. La Junta DIY levantado Insert del quemador sólo lo suficiente para lo cables hicieron contacto con la cara de giro del ventilador de aire de combustión. Esto se corrigió fácilmente ejecutando los cables bajo el spoiler y no alrededor de él.
