Línea aérea portátil 8" Dobsonian telescopio (3 / 13 paso)

Paso 3: Caja del espejo

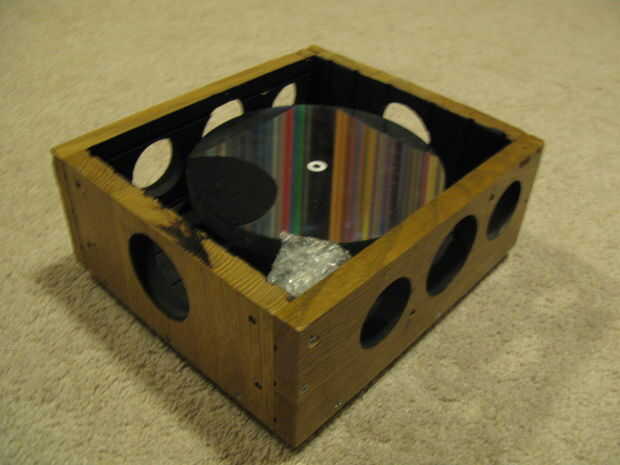

La caja del espejo es solo una caja donde se encuentra la celda del espejo con la parte inferior de la caja la placa base del paso anterior.  Tiene sentido cortar la placa base y los laterales de la caja al mismo tiempo.  El interior de los laterales de la caja debe ser suficiente distancia que cómodamente puede poner los pernos de carruaje en el interior donde usted los necesita para unir los ejes de balancín del lado y el puntal.  Así que no hacer este paso antes de revisar los siguientes pasos para tener una idea de lo que viene.  (Hice mi espejo ser un poco demasiado cerca de los bordes, lo que significa que la eliminación de los tornillos sin tocar el espejo puede ser complicado, y tengo que ajustar la altura del espejo con los tornillos de colimación.  No es gran cosa.)

Usted puede carpintería de lujo, pero sólo usé un empalme con Titebond II y tornillos para madera.  También perforé un montón de agujeros de ventilación grande con sierras, asegurándose de dejar espacio para la fijación de los ejes de balancín y del puntal.

Pinté el interior de la caja del espejo y de la ventilación agujeros, negros plano, uso de arte almacenan pintura acrílica, en la parte superior mi Titebond II + agua final (o tal vez un Titebond II + agua + negro pintura de acabado).

Como hago normalmente en este tipo de proyectos, utiliza Inkscape para hacer plantillas de corte y taladrado para conseguir los agujeros en el tamaño correcto--odio a medir, y mi impresora láser tiene una mayor precisión de hacer.  Adjunto la plantilla para uno de los lados.
