Paso 6: puntal
Mi diseño original llamó para dos puntales. Los puntales se comienzan lejos aparte, en dos bordes opuestos de la caja del espejo y luego acérquese a como entraron, con la Junta de enfoque, siendo dos de ellos, produciendo un agradable efecto trapezoidal montada. Pero resultó que un puntal fue suficiente para la estabilidad, y así que arrojó que en la pila de chatarra y redujo el tamaño de la placa de enfoque.

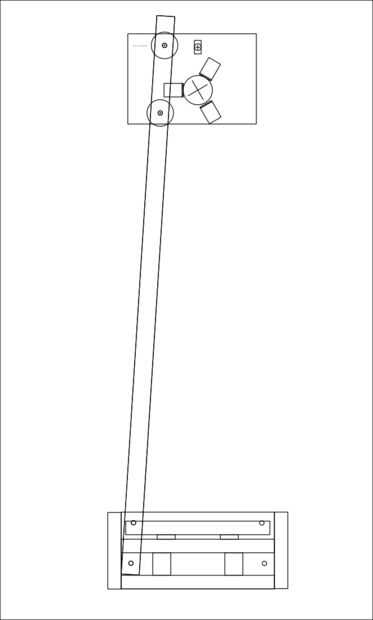

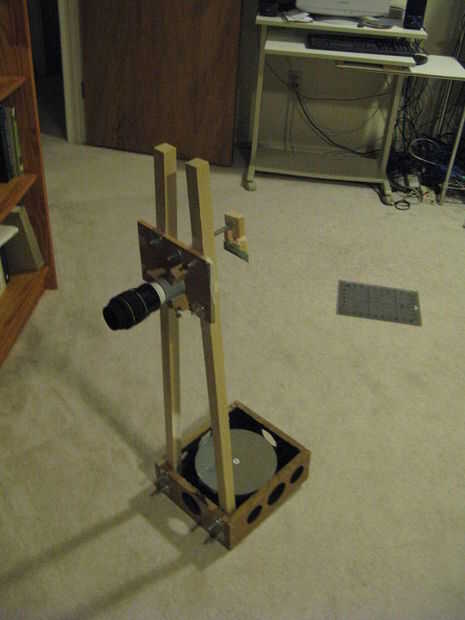

El puntal no va directamente hacia arriba, perpendicular a la parte inferior de la placa base. Es al ras de un lado de la caja del espejo y en ángulo hacia adentro de la otra pared. La primera foto muestra el diseño original, con dos puntales y no corta a la medida. También estoy adjuntando un dibujo de Inkscape, que he modificado para que el Instructable estar más cerca la versión final del diseño. El dibujo no cabe en una página de 8,5 x 11, por lo que imprimí en dos secciones de tamaño completa, que contiene el área de caja de espejo y que contiene el área de la Junta de enfoque (paso 8) y utiliza cada sección como plantilla de perforación, corte, ángulo y colocación. (Porque inicialmente estaba usando dos puntales, era realmente un poco más fácil conseguir la colocación simétrica y agradable).
El puntal es 1" Plaza álamo. Roble sería mejor, pero estaba trabajando con un presupuesto limitado y que se supone que es un stop-gap, pero me quedé con él como funcionó lo suficientemente bien.
El puntal se fija en el interior de la caja del espejo, la parte inferior toque la placa base (con el fondo recortado un poco en ángulo). Tiene dos pernos de carruaje que vienen desde el interior, a través de la costilla, luego a través de la caja del espejo y se sujetan en la parte posterior del alcance con guardabarros tornillos y tuercas de mariposa.
He encontrado que finalmente consiguió redondea el agujero cuadrado por el perno de carruaje en el interior de la costilla, y así resquared por construcción con JB Weld. Esto probablemente sería un problema con una madera más dura.

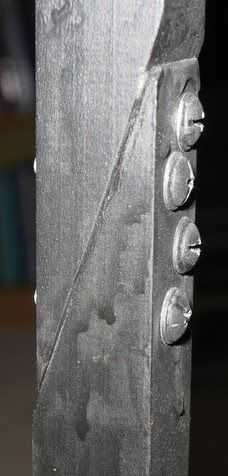

Al final de la elaboración de telescopio y esto es definitivamente opcional, que cortar la costilla por la mitad, con una diagonal larga corte e hizo las dos mitades montar con cuatro tornillos de máquina. Las tuercas de los tornillos están permanentemente JB soldado con autógena en el lugar. Desde el puntal es aproximadamente treinta pulgadas de largo, cortar por la mitad hacen posible caber en una maleta más pequeña y disminuye la probabilidad de su rotura en el transporte. Lo que puedo decir, cuando se ensamblan las dos mitades, es casi tan sólida como si nunca se corte.
El lado de la costilla que se enfrenta el espejo está pintado de negro plano.
