Paso 8: Montaje secundario y tallo

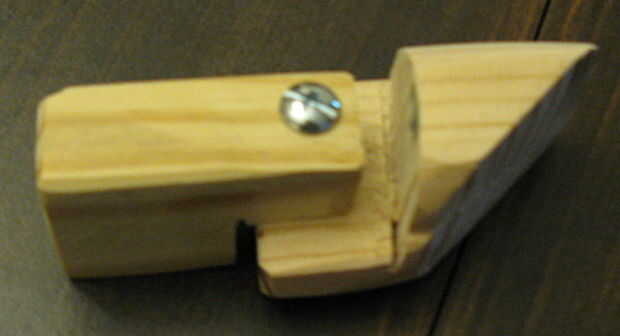

El espejo secundario se conecta con un tallo a la Junta de enfoque. Corté una montura de madera blanda. Es articulado como en la imagen para permitir un eje de ajuste. El otro eje es la rotación alrededor del tallo. La primera foto es antes de que perforé un agujero de 1/4" para el tallo. Yo también eventualmente lijar corte el Monte hasta un tamaño más pequeño.

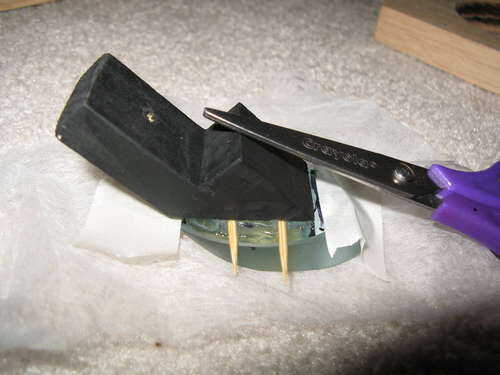

Obviamente, uno debe/acabado de pintura del Monte secundario antes de colocar el espejo. No sería una buena idea para pintar o terminar toda la parte diagonal donde irá el espejo, para no quitar el pegamento con el acabado de pintura. Glus del espejo secundario con el pegamento de silicona, manteniendo palillos entre el Monte y el espejo para el espaciado (palillos de dientes se quitan una vez pegamento), con el mismo razonamiento como uno utiliza gruesos pegotes para pegar el primario. La segunda foto en esta página es una foto de mi proceso de pegado de otro ámbito.
Centro del espejo secundario cuelga básicamente sobre el centro del espejo principal y frente al centro del tubo de enfoque, aunque se puede mover unos pocos milímetros de distancia de enfoque, usando la calculadora aquí, para optimizar la recolección de luz.

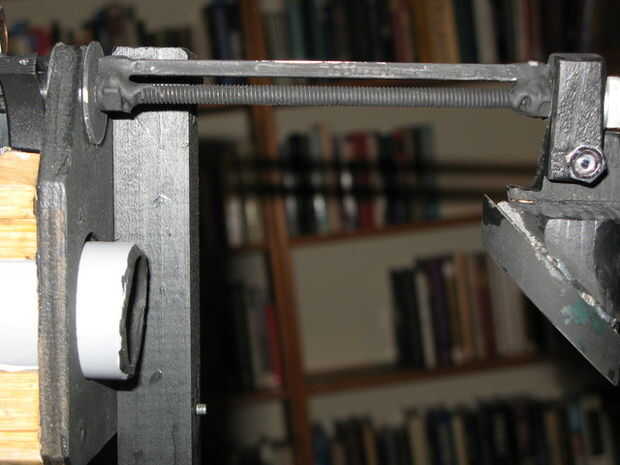

Al principio hice el tallo de la varilla roscada. En la segunda foto, la varilla roscada pase de izquierda a derecha a través de: 1/4" tuerca de mariposa, arandela guardabarros, tablero de enfoque, fender arandela, tuerca pegada arandela guardabarros desde dentro, a continuación, se exponen un par de pulgadas, entonces hay otra tuerca, luego el Monte secundario y luego una tuerca más cuadrada (más abajo).
Resultó que el tallo tenía suficiente flexión debido a la gravedad hacer cuestionable la colimación. Por lo que JB soldado en paralelo con él una sección de la barra cuadrada, pegando con un montón de JB Weld a las dos tuercas, la contigua a la arandela de defensa Junta de enfoque y la contigua a la secundaria mount. Dos barras paralelas tendrá mucho menos flex (al menos en el sentido que importa).

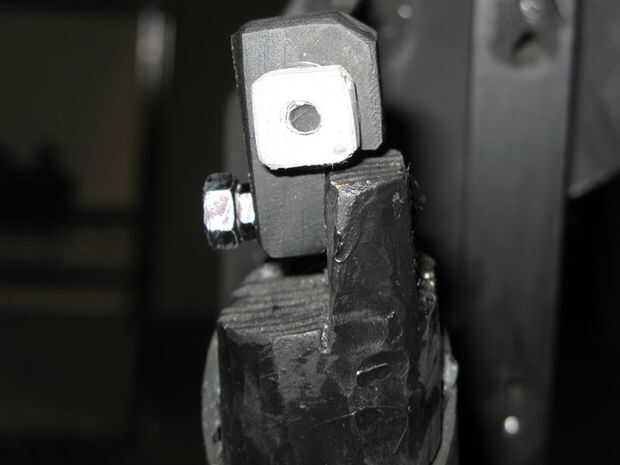

Para ajustar manualmente la inclinación de la secundaria, necesitaba mano ajustable de tensión en los dos ejes que puede mover el soporte secundario. Un eje, uno perpendicular al tallo, era un tornillo de máquina, # 10. Yo Entonces superglued una tuerca grande (tal vez un 5/16") a la tuerca más pequeña para que sea fácilmente movibles con la mano. El vínculo se ha mantenido durante más un año desde que hice el alcance, aunque un poco mariposa sería más seguro (uno no quiere una parte cae sobre el espejo primario). El otro eje tiene una tuerca cuadrada gris. Yo echo realmente que la tuerca de JB Weld, haciendo un pequeño molde cuadrado de cinta de pintor y poner una tuerca de 1/4-20 en el centro. Una vez más, pude haber comprado algo, pero quería una tuerca ajustable en mano de muy bajo perfil y que sería difícil de encontrar comercialmente. Tenía que ser de bajo perfil, ya que no quiero que se pega hacia fuera más allá de la sombra del espejo secundario en el espejo primario.
Colocar el tallo en el lugar correcto en el agujero alargado de la Junta de enfoque requiere colimar el alcance.
