Paso 11: Añadir cables al poder
Ahora que hemos conseguido todos nuestros componentes soldados en, empezaremos cableado todo junto añadiendo nuestros cables conectar a la alimentación.

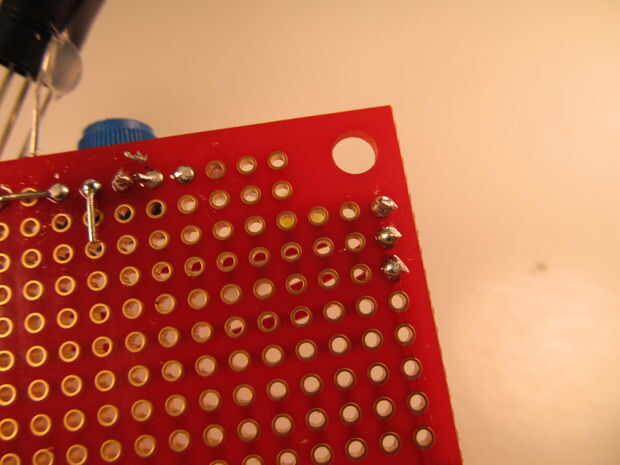

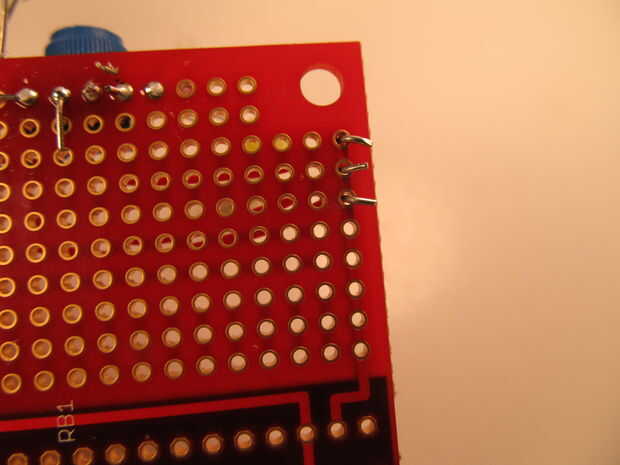

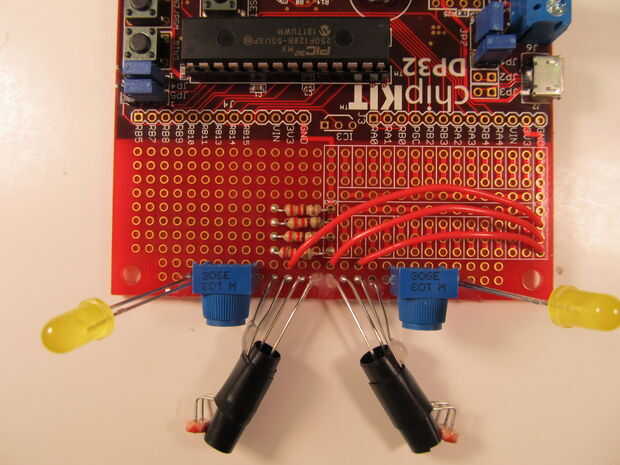

- Demostración de los cuadros 1 y 2 donde deben conectar los cables de alimentación. Comienzan en la línea al lado de la protoboard de DP32. Uno se conecta a los ánodos de su sensor LED y conectan los otros dos lleva el interior de sus fotocélulas.
- Como una nota sobre alambres de corte para esta parte. Siempre corte los cables ya que piensas que necesita. Una vez que se eliminan los cables, puede recortarlo más cortos para que tengan la longitud que desee, pero es mucho más difícil cortar un alambre más largo.
- También es una buena idea dar los cables un poco de un arca. Hace confundirse un poco más tarde, pero esta holgura en el cable permite doblar alejados de los cables que puede encajar en más tarde. No quieres tener también mucho Arca, sin embargo, porque vas a necesitar Arca otros hilos sobre estos más tarde demasiado.
- Por último, asegúrese de que los cables que tira de los cables son agradables y largos. Hice un poco corto aquí, que hace un poco más difícil para conectarlos a los cables de componente quería la mina.

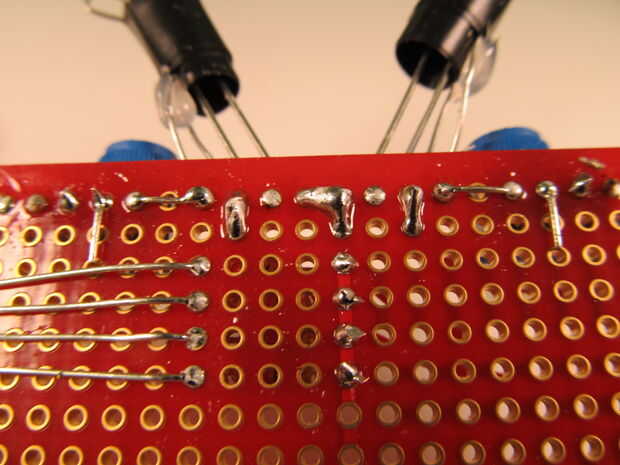

- Doble su lleva a la mantener los cables en su lugar. Los conductores de conexión a la energía simplemente doblado hacia afuera y lejos de la Junta. Los cables de conexión para mis componentes, sin embargo, es necesarios doblarse hasta tocar los componentes por lo que pude soldar los conductores les.

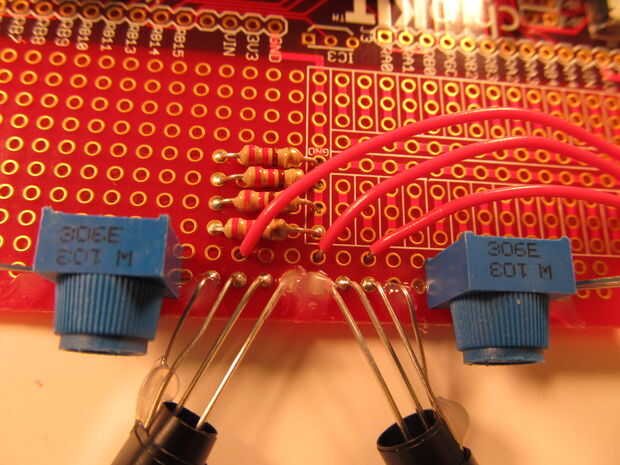

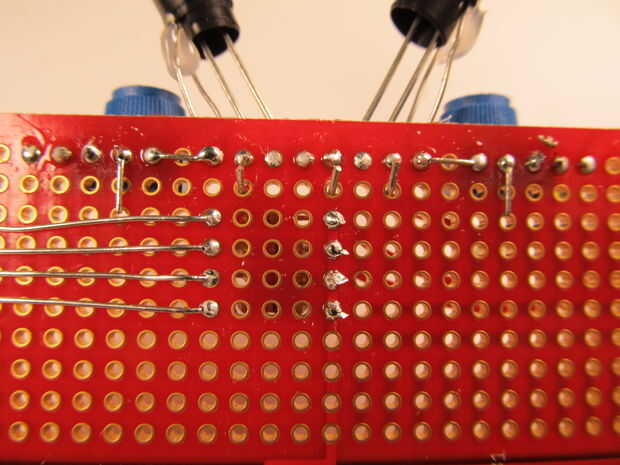

- Fotos 5 y 6 muestran mi conduce después de los soldados. Observe cómo se sueldan los cables en el cuadro 6 para los componentes que se conectan. Es especialmente importante para asegurarse de que usted suelde un cable al tanto de los ánodos el sensor LED.
