Paso 14: Agregar los cables de señal derecha
Los cables de señal, en mi opinión, son cualquier cable que no es proporcionar potencia constante o a un componente, sino una señal variable de puesta a tierra. Estos cables se conectan a nuestras fotocélulas para informar nuestro Consejo sobre lo que ellos sienten, y se conectará a nuestra estética LED a encendido y apagado en la base de que las fotocélulas "ver".
Utilicé cable amarillo para las señales de mi lado derecho.

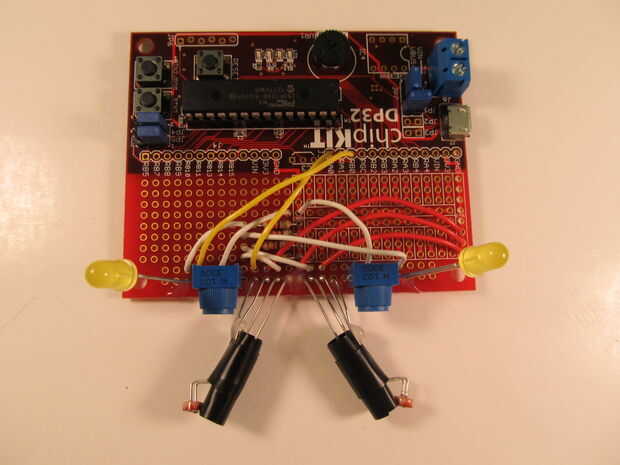

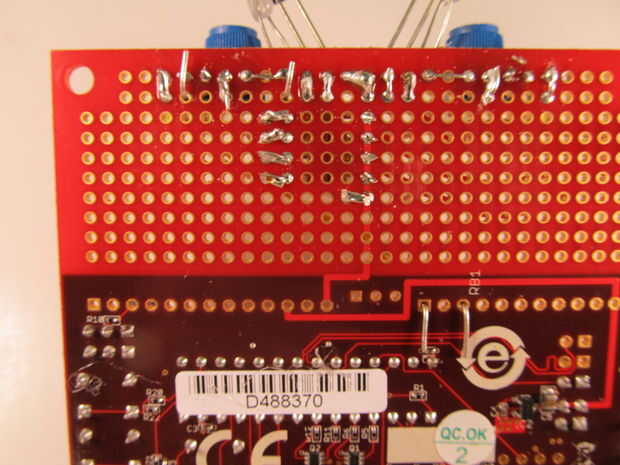

- Demostración de los cuadros 1 y 2 donde conecté los cables de mi señal. Su derecha LED debe conectarse al pin 11 (con RB0 en la tarjeta) y su fotocélula derecha necesita conectarse al pin 9 (marcados RA0).
- Estos pernos son importantes porque ambos hacen trabajos específicos. 9 el PIN es un pin analógico, que puede detectar el voltaje aplicado, y pin 11 está conectado con el LED4 a bordo integrado en el tablero. (Es debido a estos LEDs incorporados que el exterior LEDs la mayoría son sólo estética).

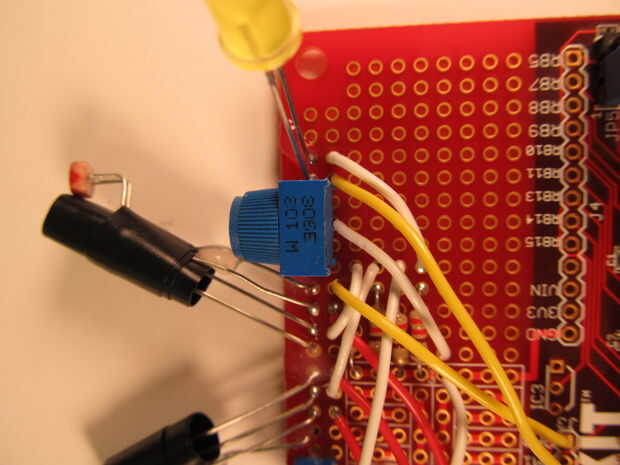

- Cuadro 3 muestra cómo doblado mis cables para conectar a los componentes. Debo haber olvidado tomar una fotografía de ellos soldados, pero por ahora estoy seguro de que entiendes lo que hay que hacer.
