Línea siguiente SRK Robot con piezas impresas 3d (17 / 20 paso)

Paso 17: Sujetando su sensores de IR (cont.)

Ahora es el momento para conectar los sensores de IR a la PmodLS1.

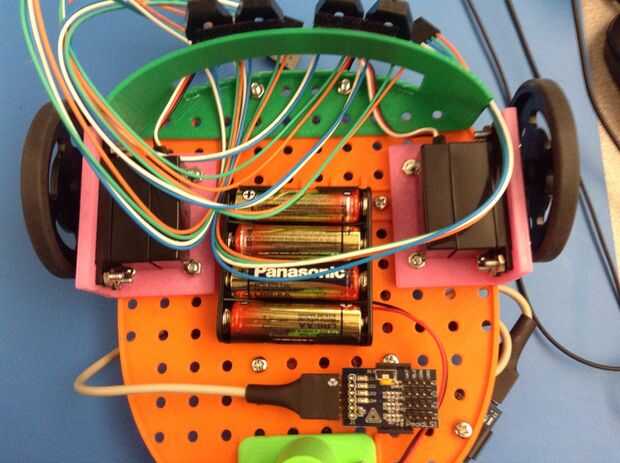

Las fotos pueden parecer un poco locas, pero vamos a ir sobre ellos.

El PmodLS1 tiene un sistema de cuadrícula de colores y números. Todos los cables en los cables de conexión en una proporción de uno-a-uno color, tan sólo asegúrese de que va ORG ORG, etc..

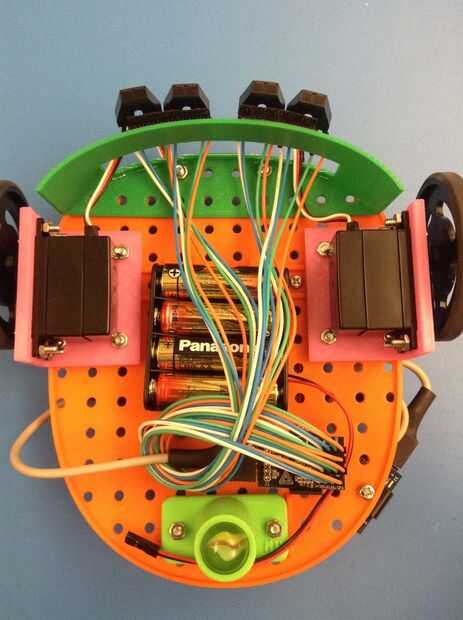

Para conectar los cables, queremos ir a la izquierda a derecha y enchúfelo en el Pmod a partir de S1 y a incrementar cada vez. Si usted lazo cada cable en el conector de 6 pines cada vez que se conecte, recibirá la segunda foto.
