Paso 2: Circuito del Sensor de

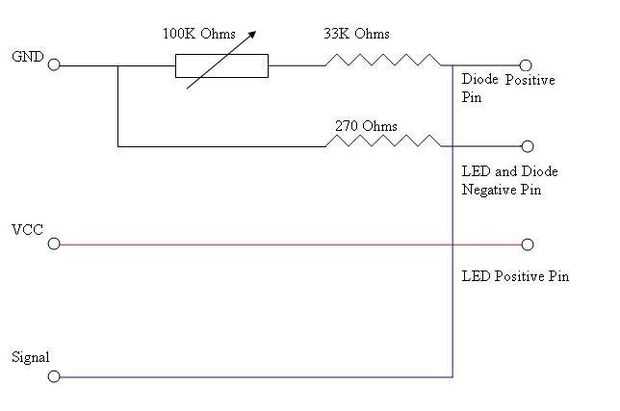

1) es el diagrama del circuito del sensor.

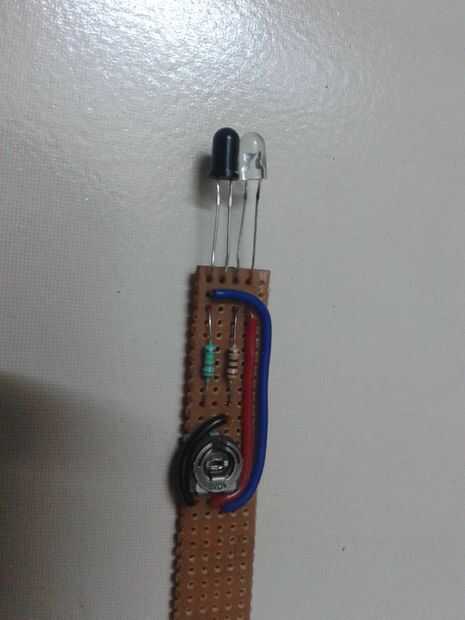

2) cortar un pequeño trozo de PCB y soldado los componentes según el diagrama.

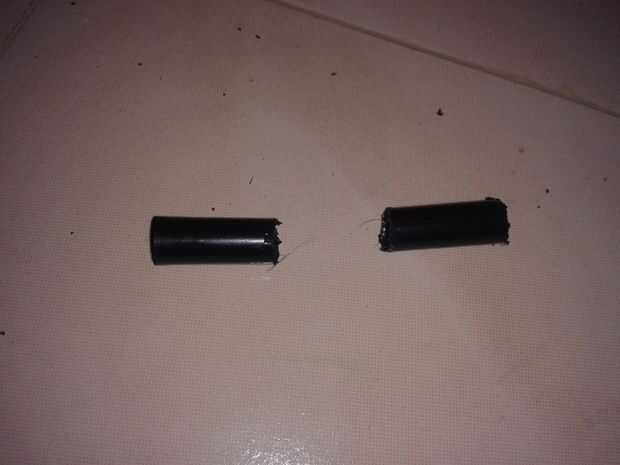

3) corte el cuerpo de la pluma de dibujo para tubos de dos pequeños.

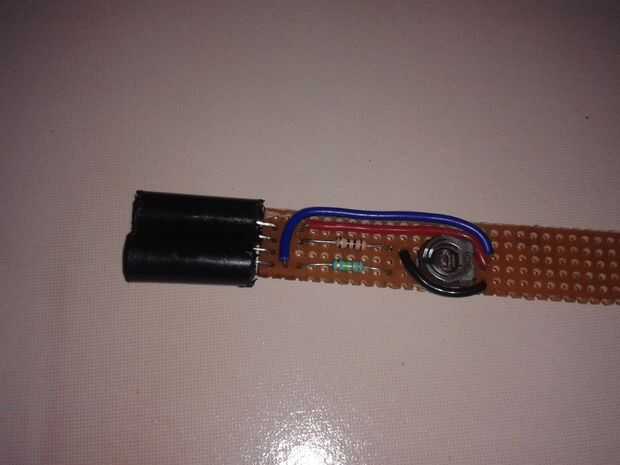

4) se usa para separar el IR LED y el fotodiodo.

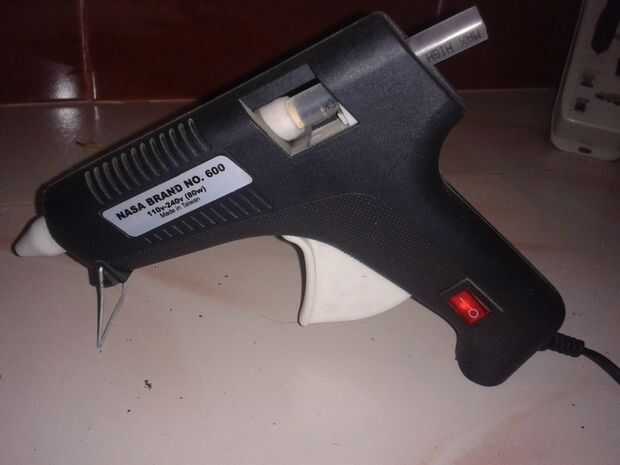

5) fijar con pistola de pegamento caliente.

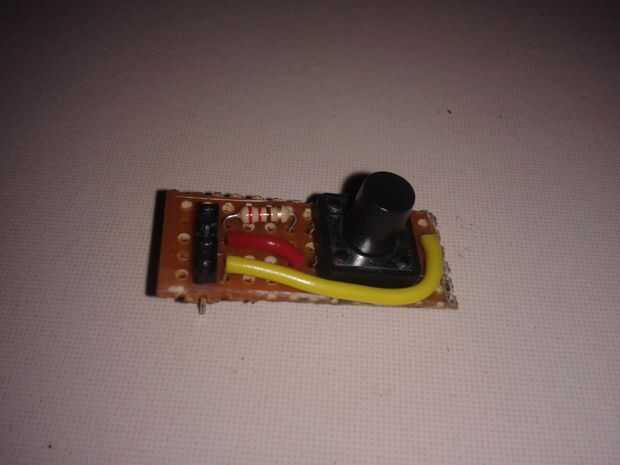

6) otro pequeño circuito para entrada Digital usando un botón de presión y resistencia de 220 ohmios.
7) soldar un conector hembra PCB en la placa del Sensor.
8) soldar un conector macho PCB en la placa del interruptor.

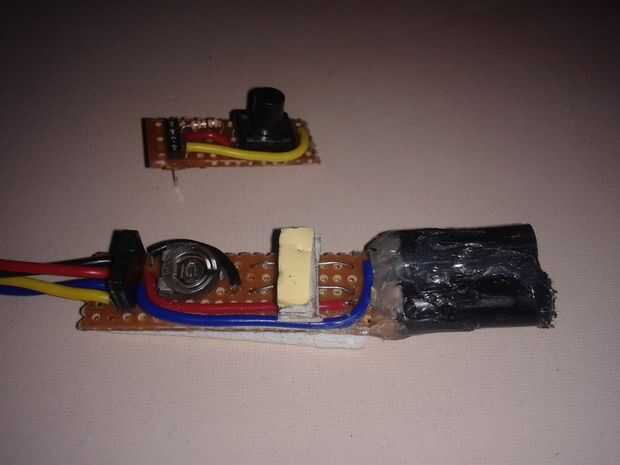

9) soldadura cuatro cables VCC, GND, señal del Sensor, cable pulsador en la placa del Sensor.

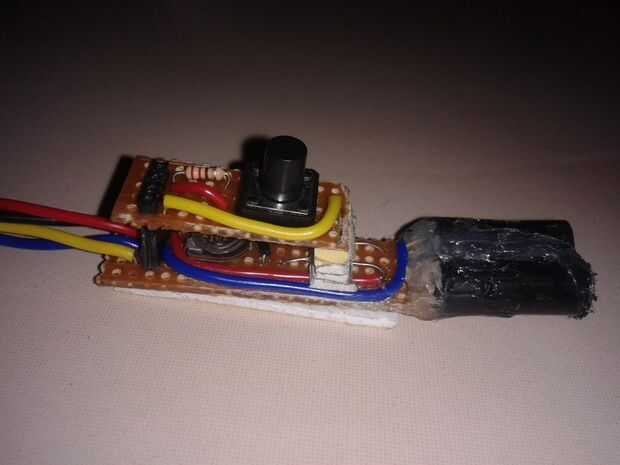

10) Conecte el conector macho al Sensor Junta conector hembra.
