LinkIT un BT - eléctrica con temporizador usando Android (7 / 12 paso)

Paso 7: Realizar las conexiones

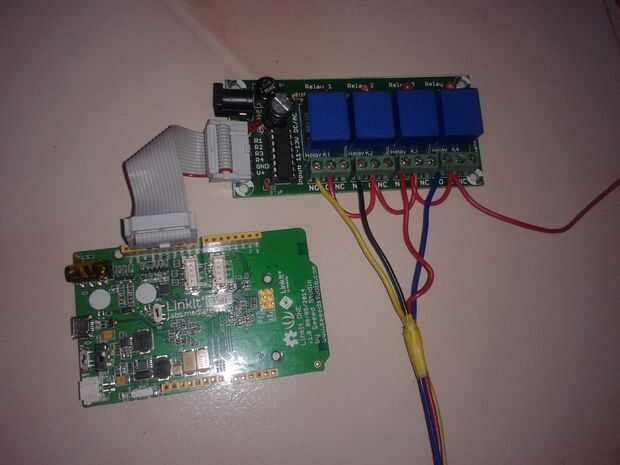

1) Conecte un módulo de relé de 12V con 4 relés para el Linikit uno.

2) uso digital pines 10,11,12,13 y GND. Conecte ambos junta con conector tira de alambre.

3) conector de tira de alambre pegar con cinta adhesiva.

4) se unen todos los pernos comunes del relé.

5) tomar 4 cables separados de diferentes colores no del relé.

6) juntar el cable común de relé a la fase del adaptador de 12v y 5V. Y conecte el cable a la fase de plug de fuente de alimentación externa.

7) juntar el neutro de la fuente de alimentación externa con el adaptador de 12v y 5V.
