Paso 2: El circuito de la soldadura
En su paso se suelda el circuito del botón y el led en el tablero de perf. Necesitamos un botón para este proyecto ya que es importante para nosotros poder apagar el ambientador de aire inteligente. Piense en cuando se rocía su dormir y repente el ambientador:). Así que vamos a añadir un botón que al oprimirlos se enciende y mantiene en el ciclo de pulverización hasta que se pulsa una vez más, esta acción convertirá apagado. El led está presente para decirnos que estado el ambientador de aire. También puede usar LEDs rojo y verde para indicar que pero en este ejemplo el led verde está apagado nos diga que el ambientador de aire está apagado.

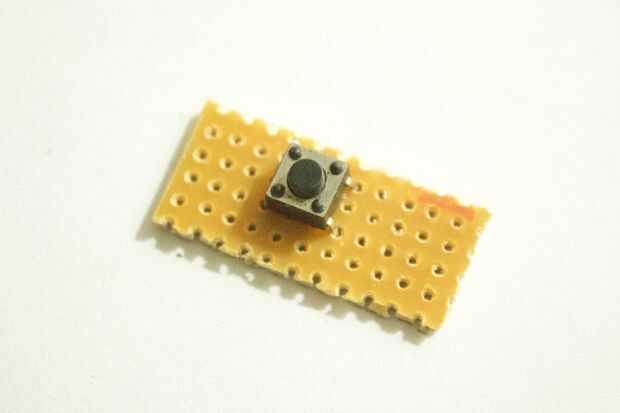

1. empieza por tomar un pequeño trozo de un tablero de perf e inserte el botón.

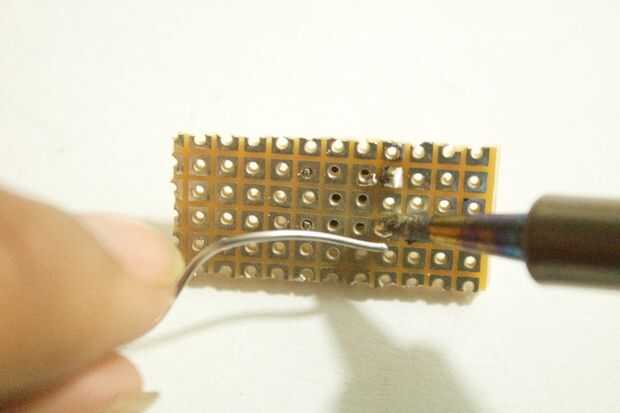

La soldadura de los pines botones

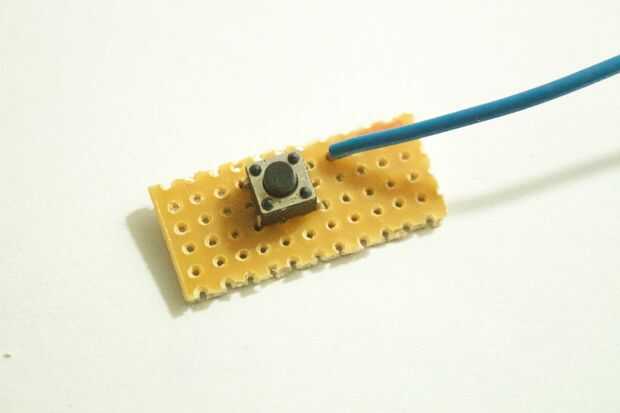

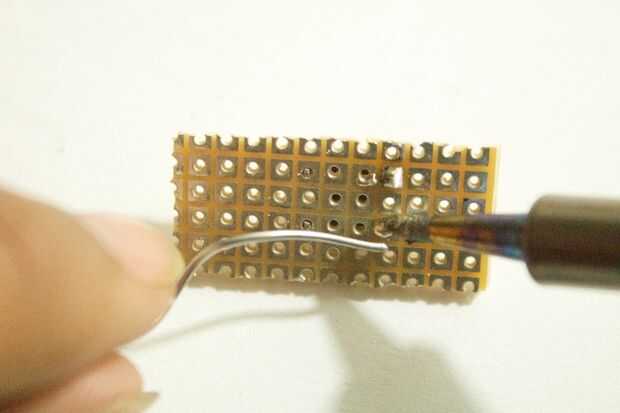

2. luego soldar un cable a uno de los pasadores (esto será el pin de señal)

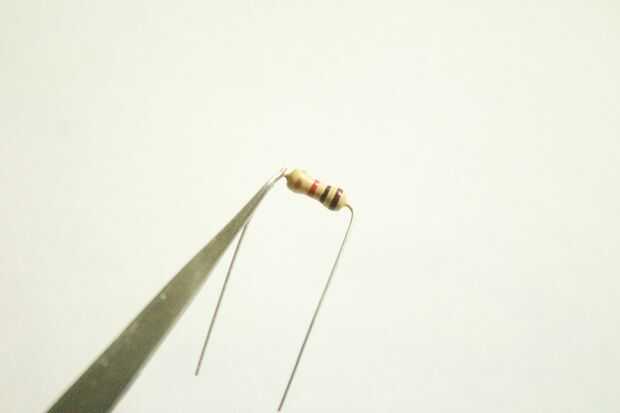

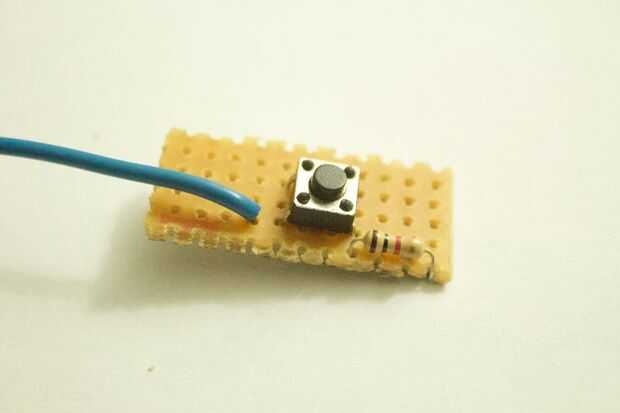

3. luego en el pasador opuesto de la soldadura de una 1k resistencia, el segundo final irá a la tierra. (soldadura al alambre)

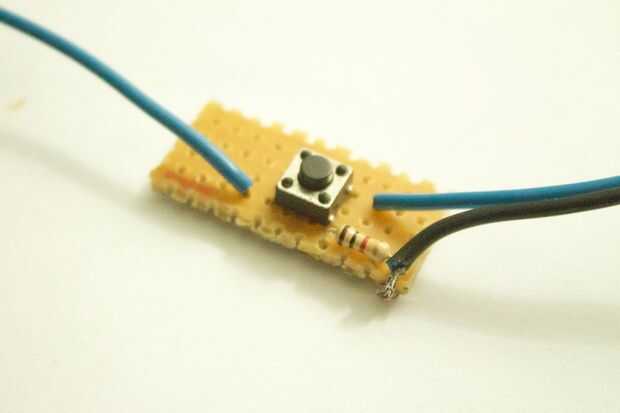

4. en el mismo lado que el pin de la resistencia del interruptor un alambre de la soldadura. Se trata de su pin de 5v.

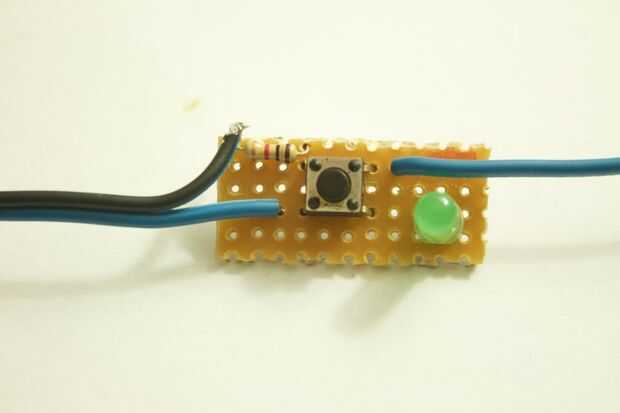

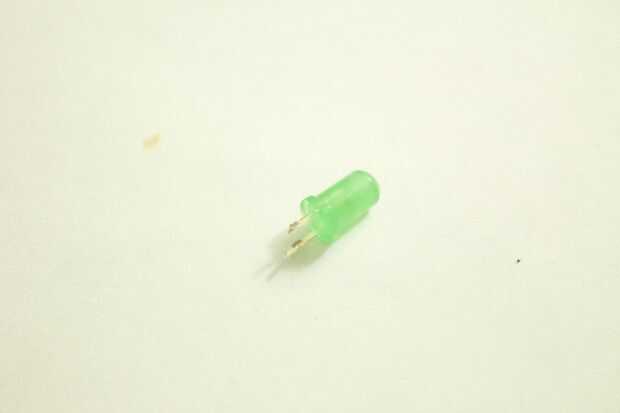

5. listo con el interruptor, cortar las patas del led corto y colocar en el tablero de perf.

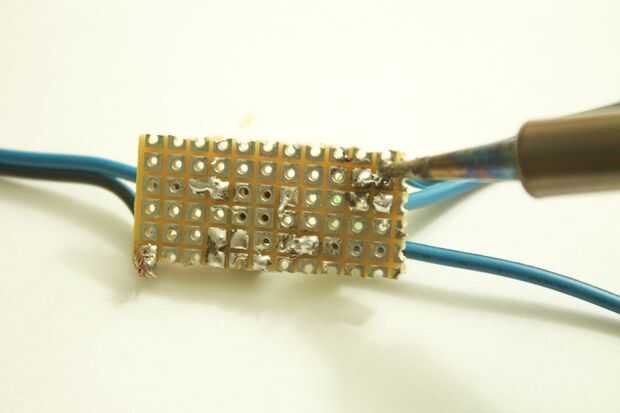

6. soldadura hacia la Junta.

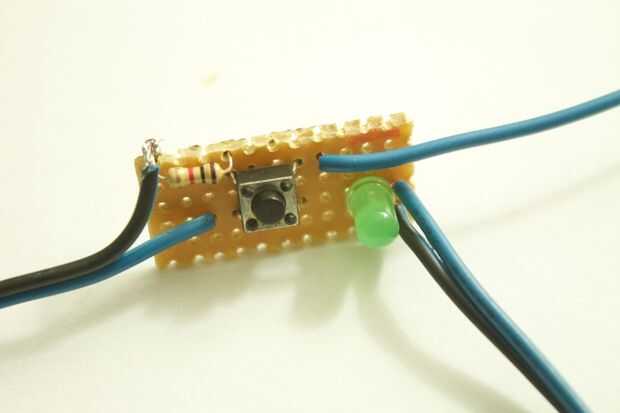

7. soldar los cables al led.

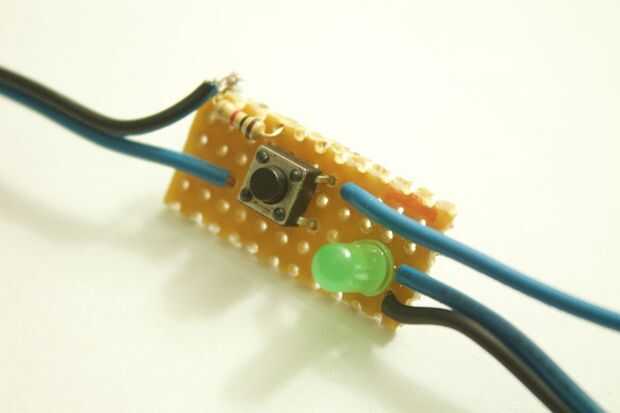

Ahora que está todos con el Consejo de Perf Revise todas las conexiones y seguir las fotos.
