LinkIt un climatizador automático (6 / 7 paso)

Paso 6: Elctronico y lo prueba

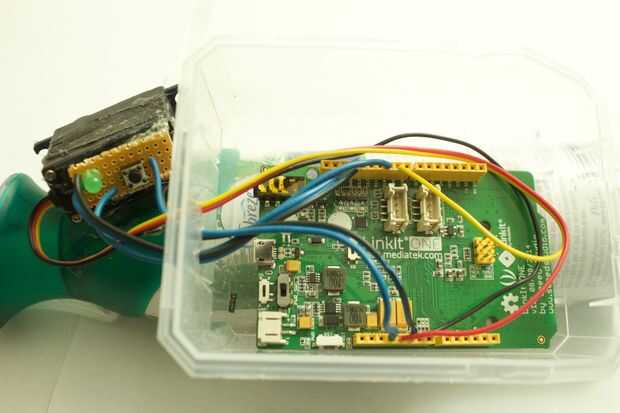

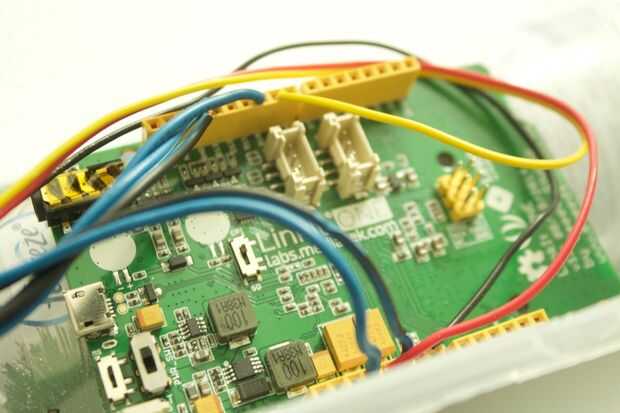

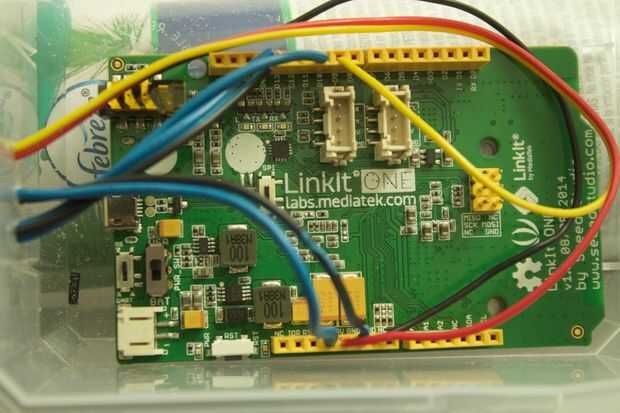

Una vez que el boceto ha subido todo lo que tienes que hacer es conectar todos los cables e iniciarlo.

Así que aquí tiene una guía para conectar los cables

1. Conecte las GNDs a GND (deshacerse de los simples)

2. Conecte el positivo del led al pin 13

3. Conecte los datos de servo al pin 9

4. Conecte la alimentación del servo al pin 8

5. el botón para alimentar 5v

6. Conecte los datos botón pin 10

Y ya está listo:)

Una vez que encienda y presione el botón en 3 segundos el servo debe moverse provocando el ambientador en spray. Si es así entonces han construido con éxito un LinkIt un ambientador. :)
