LinkIT un espacio de trabajo de prototipos (2 / 4 paso)

Paso 2: ¿Qué es en la plantilla?

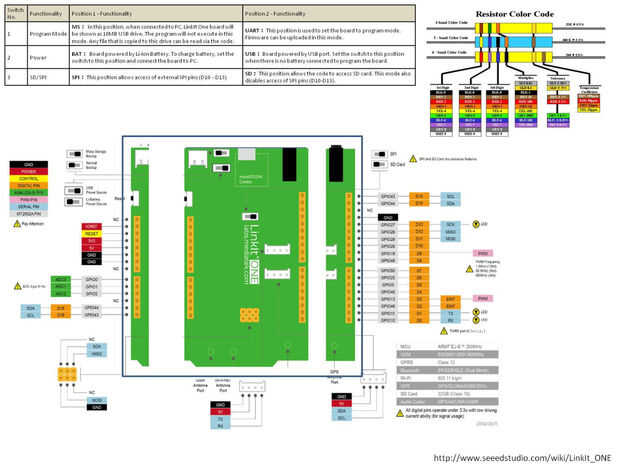

Hay muchas cosas que serían útiles en la plantilla, pero elegí las tres más útiles para mí. Estas son: \

  • LinkIT un trazado regulador
  • Descripciones de switch
  • definiciones de código de color resistor.

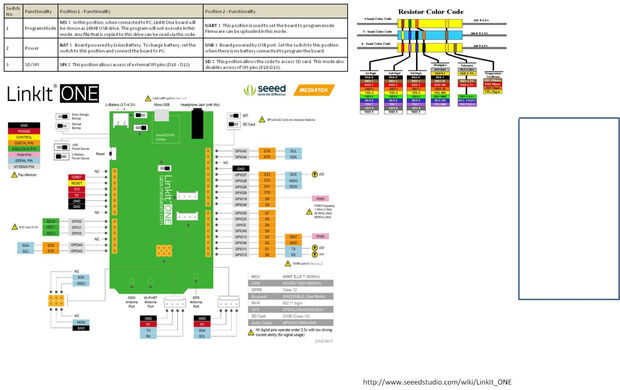

Uso de Power Point, he copiado forman el un foro Linkit el diseño. Luego amplió a escala de la caja poco profunda, no a él, que ajusta perfectamente. Para la caja poco profunda, tenía canta que tenía que tomar en cuenta así que copiado y había pegado la imagen según sea necesario para que los diagramas de pines se alineen con el controlador.
