Paso 3: Conectar el LDR

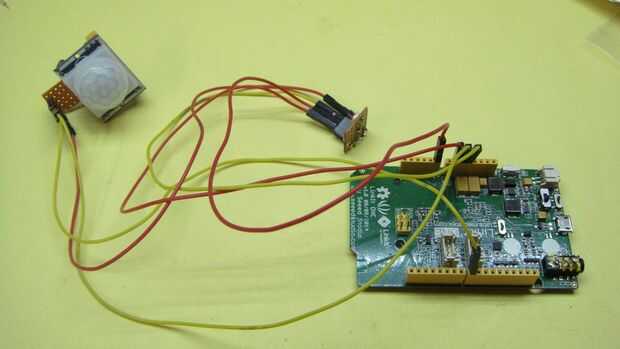

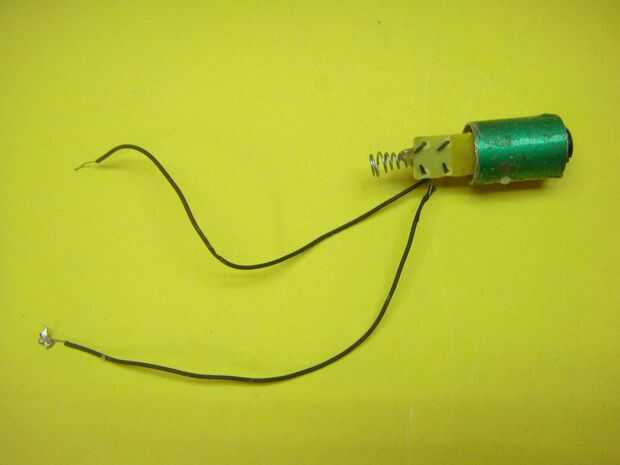

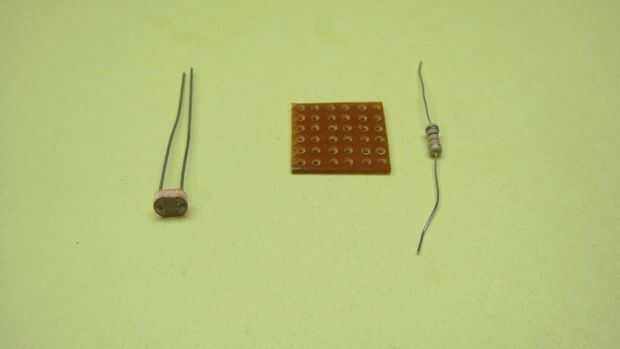

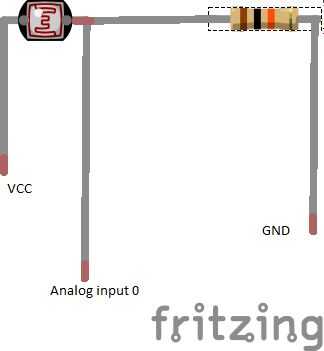

Si una persona está en una distancia lejana o por casualidad nuestro sensor de movimiento es incapaz de detectar el movimiento y luego su debe ser algún plan de copia de seguridad que puede detectar el movimiento de un golpe la bocina. Este disparador láser es sólo para eso. La luz láser haz dispersado un poco para viajar una distancia muy larga en un camino recto. Aquí se utiliza un puntero láser. Es el puntero de la luz laser sobre la LDR y cuando hay una obstrucción en la trayectoria de la luz laser, la salida de la LDR se baja y la bocina comienza a soplar. El LDR está conectado a la entrada analógica de la un junta linkit. Luz de láser es alimentado por separado usando una batería de 3V. El diagrama del circuito se da arriba o siga estos pasos para conectar su LDR a la Junta:

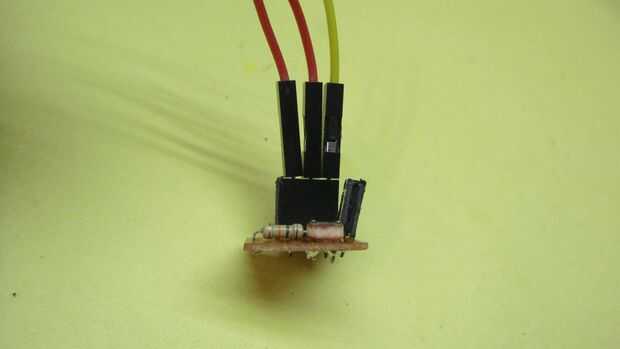

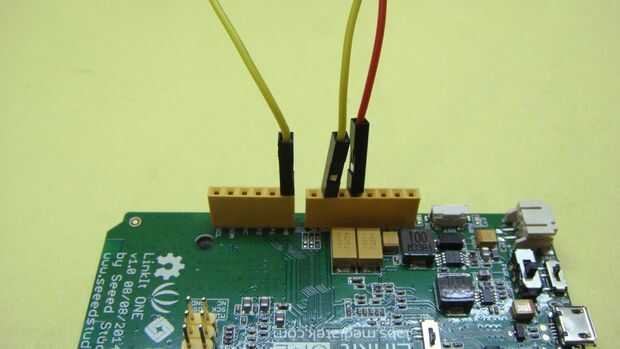

- Un extremo del LDR---vcc de Linkit un tablero
- Otro extremo del LDR---analógico de entrada 0 de linkit un tablero
- Corta entrada analógica 0 y gnd de la placa usando un resistor de 10K

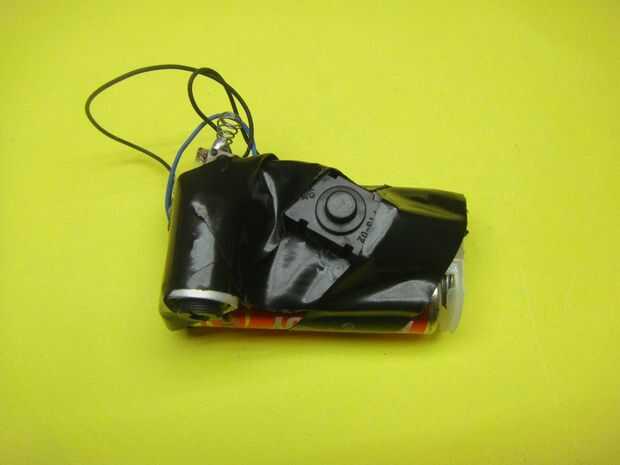

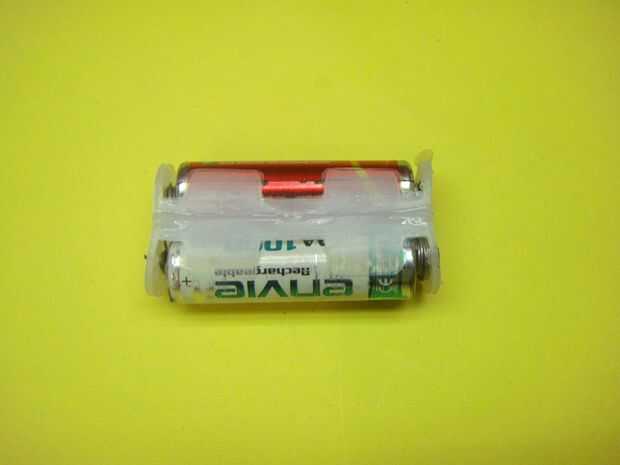

Conecte el positivo de la luz láser al positivo de la batería de 3V con un interruptor en el medio y tierra de la batería a la tierra de la luz laser. Ahora es necesario comprobar lo que es el valor enviar a su linkit uno por
el sensor cuando el puntero láser está en el sensor. Para verificar subir este código código a la placa y monitor serie abierto:
int laser_sensor = A0;
void setup()
{
Serial.Begin(9600);
}
void loop()
{
Serial.Print ("el valor es:");
Serial.println(analogRead(laser_sensor));
Delay(1000);
}
