Paso 3: Cable del piezoeléctrico a la Junta

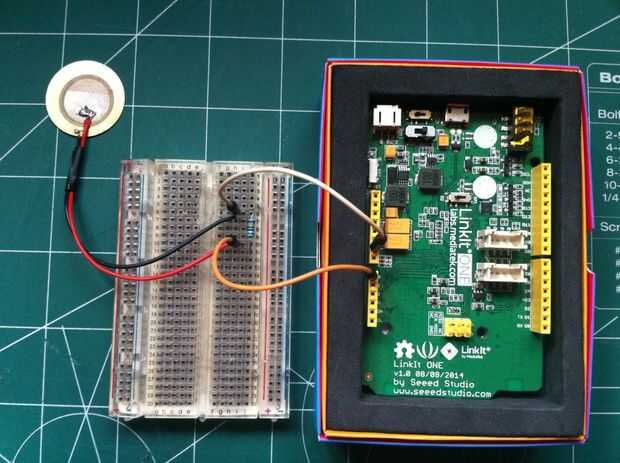

El cableado para este proyecto es bastante simple, sólo cable de anillo exterior del piezoeléctrico a la Gnd de LinkIt y Conexionar la centro del piezoeléctrico a la analógica en el puerto A0. Lugar un resistor de 1M en paralelo por lo conectó con los dos cables del piezo. Esto actúa como una resistencia de' desplegable' para ayudar a mantener el analógico entrada de rebotando mientras el piezo no ser golpeado.
Si desea utilizar dos sensores de tambor más (como un hi-hat o patada doble), conéctelos de la misma manera a la analógica en los puertos (A1 y A2) como GND. no olvide usar un resistor de 1M para cada piezoeléctrico.
