LinkIT un teclado (4 / 5 paso)

Paso 4: cableado

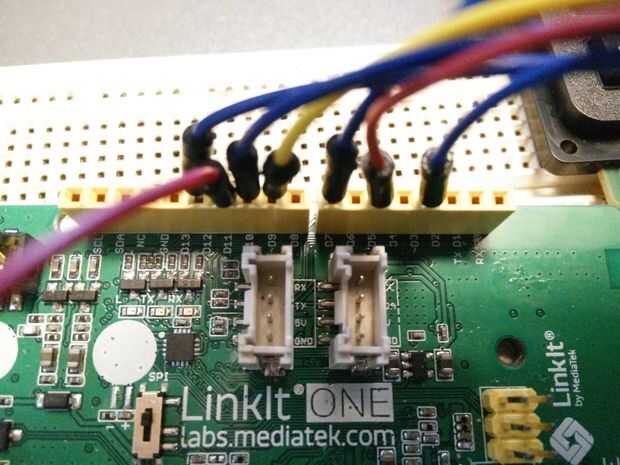

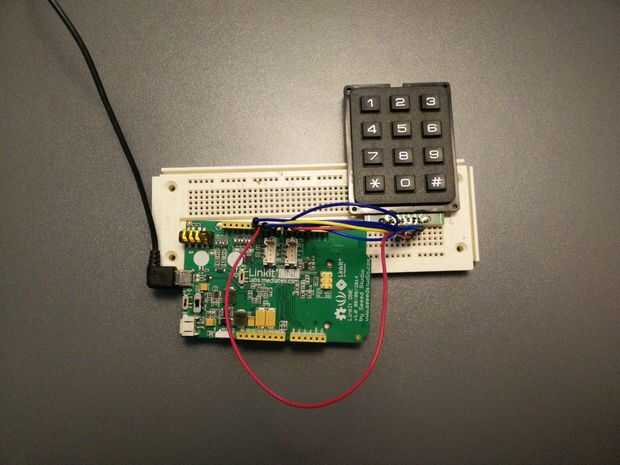

Use la siguiente lista y la foto de arriba para ayudarle con este paso

Nota: Pin1 y 9 en el teclado no está conectado a nada nos soldadas sólo las clavijas en los puntos de apoyo.

Pin el teclado numérico (1-9)--> LinkIt un perno

2--> D7

3--> D9

4--> D10

5--> D5

6--> D11

7--> D12

8--> D3
