Paso 3: Montaje de antena GPS
La tapa impresa 3D era una buena idea pero solo necesitaba la antena GPS. Yo tenía otros planes para el resto.

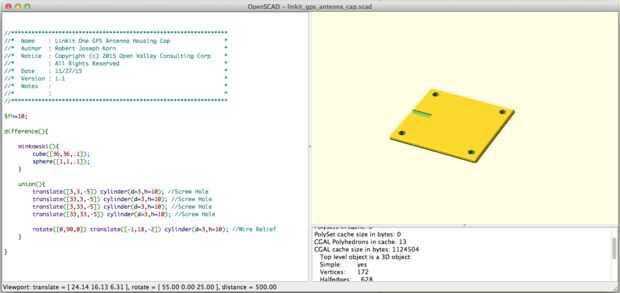

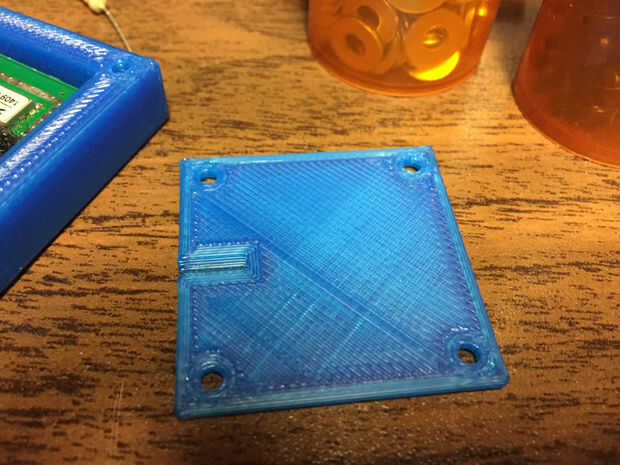

Hice esta cubierta simple. Mi plan original era montar el Linkit en la parte inferior de la tapa de la caja de un proyecto y y 5 agujeros en el patrón de la cara 5 en un dado derecho cerca del conector GPS. De esta manera los orificios exteriores 4 son para los tornillos de montaje y el agujero central para el cable de antena.

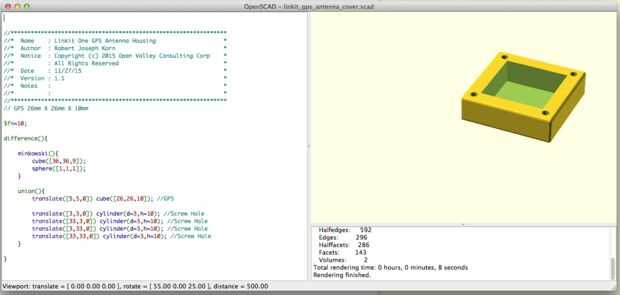

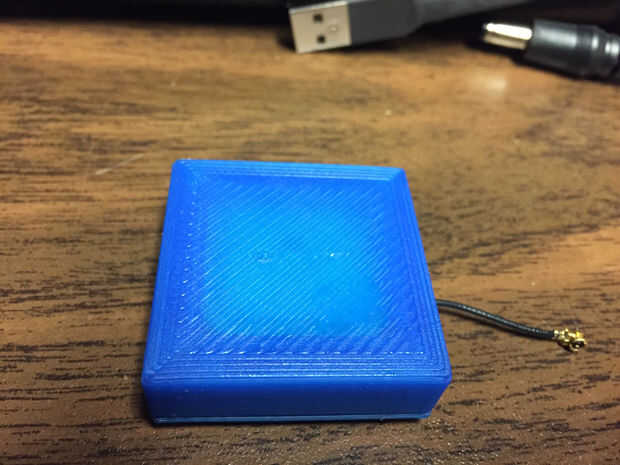

Justo después imprimí la parte decidí hacer una cubierta para la caja. De esta forma que se podría utilizar con mi placa proto. He añadido un alivio para el cable y esto hizo un bloque poco perfecto.

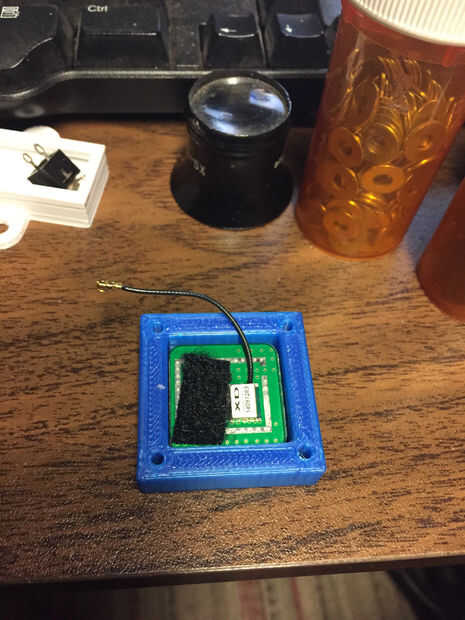

Sólo tiene que utilizar un poco de espuma de goma para evitar vibraciones alrededor de la caja. Por suerte tuve la parte suave del velcro ya en él. No te preocupes que no es conductor velcro negro. He comprobado para asegurarse...

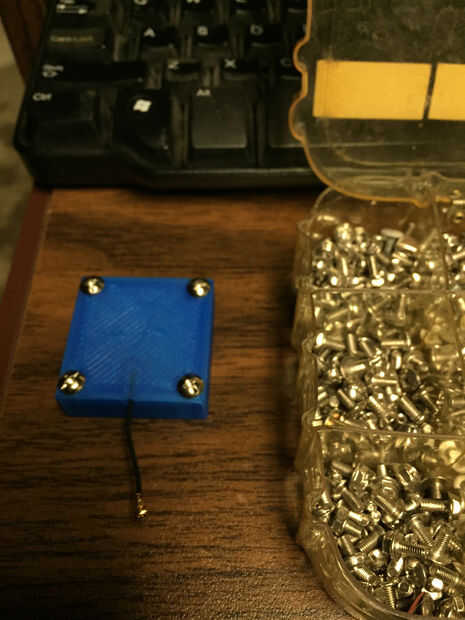

Utilicé tornillos cajas de PC estándar para sujetar la tapa.

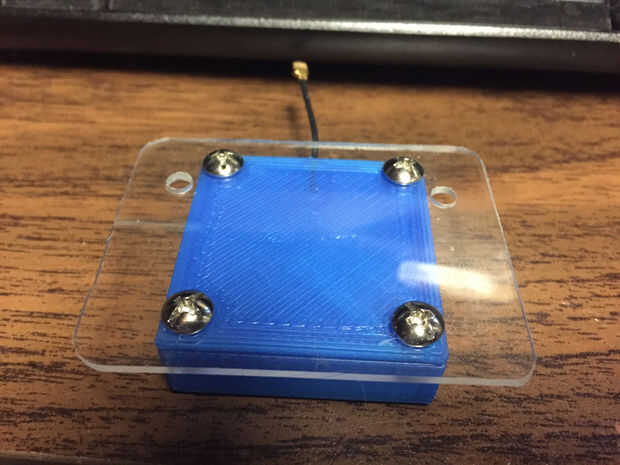

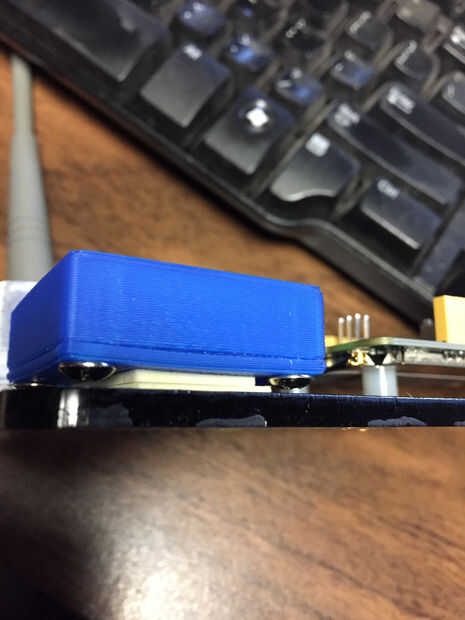

Usé un poco cinta de doble cara para montar apagado a un lado. En el primer cuadro se dará cuenta de un montaje de plexi que habría montado centrado en la placa. He cambiado mi mente sobre eso cuando decidí montarlo a un lado para dar lugar a un soporte de conector de antena.
