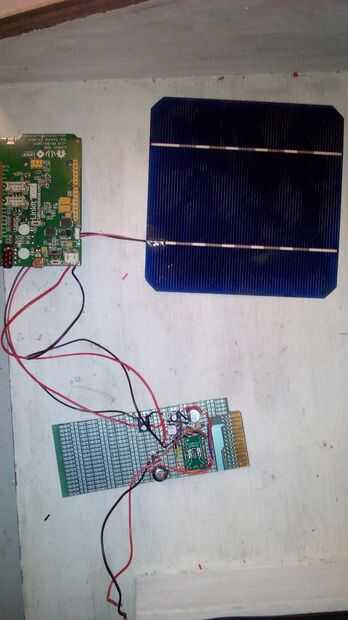

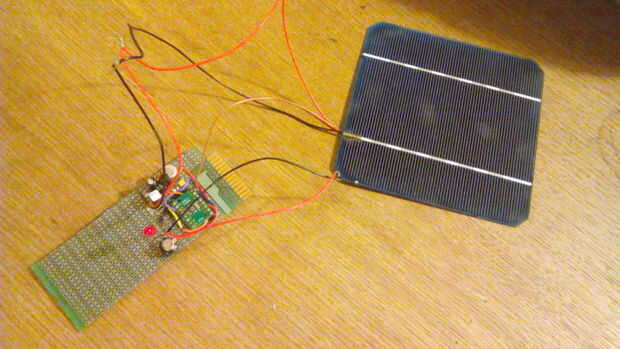

Mediante el uso de la tecnología de recolección de energía ideé un método para alimentar el tablero de Internet de las cosas: Mediatek un enlace uno. Mediante la creación de un circuito simple utilizando energía ICs la cosecha como el LTC3108 pude cosechar suficiente energía solar fuentes en condiciones de poca luz para el enlace de lo uno. Esta tabla puede utilizarse también para placas de potencia Arduino y microcontroladores PICAXE.
En este instructable explicaré cómo lo hice.
Componentes:
• Poes DIP diseño breakout junta como estos, los laterales con espaciamiento de 0.65 mm será usada http://ebay.eu/1NLeJsQ
• LTC3108 energía cosecha IC de electrónica lineal en el paquete de SSOP 16 plomo (éstos conseguí una muestra gratis de la Web de electrónica lineal sino también las puede comprar fuera de ebay)
• Transformador de 1: 100 de Coilcraft (también tengo como una muestra gratis)
• condensador de 330pF (0805 SMD o a través del agujero)
• condensador de 1nF (0805 SMD o a través del agujero)
• condensador de 1uF (0805 SMD o a través del agujero)
• Condensador de 220uF (SMD o a través del agujero)
• condensador de 470uF (SMD o a través del agujero)
• Algunos espacio de 2,54 mm de cabeceras
• Un supercapacitor (p. ej. 1F, 0.33F)
Un MOSFET de canal N
Un resistor de 1M
• Un tipo de tabla de prototipos veroboard p. ej.
• Algunos cables para las conexiones en la placa de prototipado
• Una célula solar (debe producir 0.55v en luz del sol.

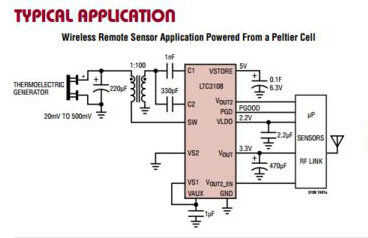

El LTC3108 juntada con la circuitería apropiada es capaz de dos voltajes tan poco como 20mv a 3.3v. Hice el circuito sugerido, como se muestra en la Página 1 de la hoja de datos que he incluido para su propia conveniencia.
