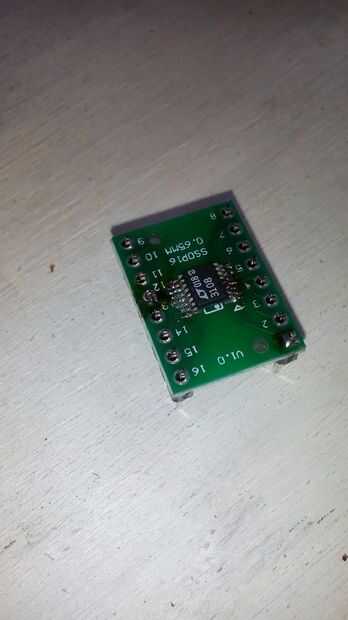

Paso 1: La LTC3108 a la Junta de rotura de la soldadura
Esta energía que cosecha IC lamentablemente sólo viene en montaje superficial muy pequeña pero afortunadamente puede ser fácilmente soldada a un tablero de arranque en un formato mucho más manejable de la DIP.

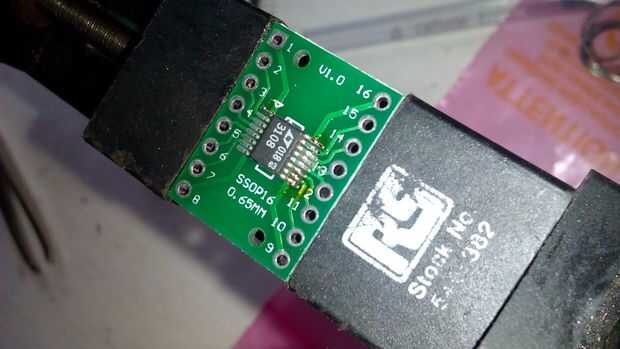

Alinee cuidadosamente la IC en el tablero de breakout (en la orientación correcta, el lado con la mayor chaflán es el lado con el pin 1). Calentar el cojín de la 1 esquina y aplicar una pequeña cantidad de soldadura. Permita que se enfríe. Si el IC no está bien alineado, calentar ese cojín y meter el IC con un par de pinzas hasta que se. Hacer el resto de las patas asegurando que no hay cortos circuitos se hacen.
La soldadura de un encabezado a cada lado de la Junta de rotura.
