Paso 2: Soldar el transformador en el proto-board
Primero debe colocar el breakout Junta de IC en un lugar sensible. No suelde en el lugar, sin embargo, como algunos cables deben pasarse debajo de él.

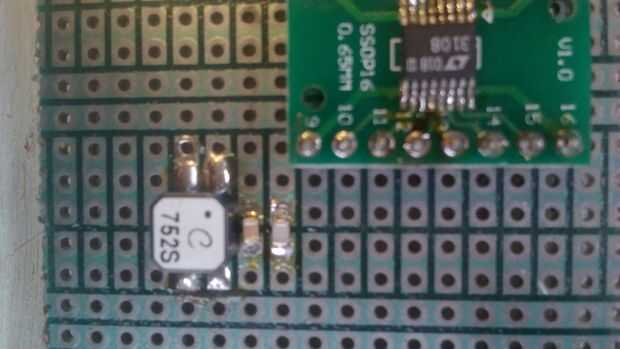

Luego el transformador en lugar de la soldadura.

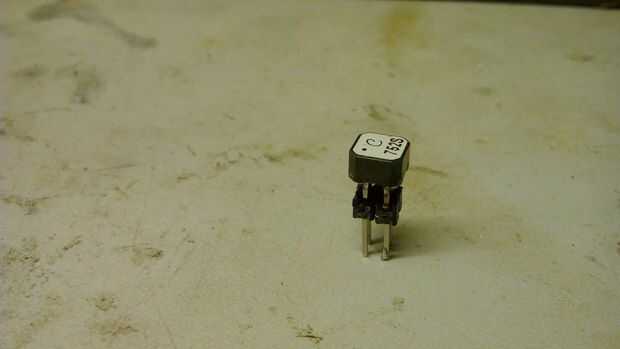

Hay dos maneras de hacerlo, ya sea tratar de soldar el transformador directamente de la proto-board o Monte el transformador en zancos pequeños. Probé ambos y encontré el método de pilotes para ser el mejor.

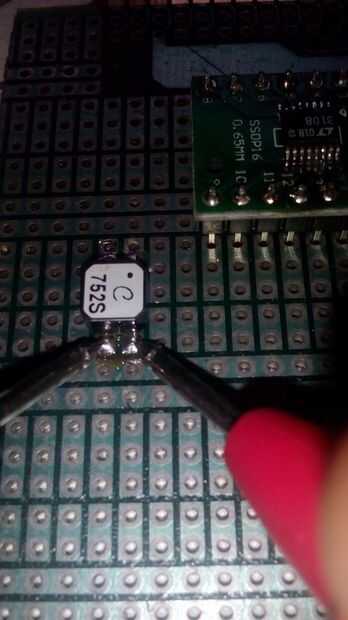

Prueba de que el transformador esté conectado correctamente. La 1 bobina tendrán una resistencia de 0 ohms. La bobina de 100 lado tendrá una resistencia de aproximadamente 340 ohmios. Si no tratar de calentar las conexiones nuevamente.
Luego de la soldadura en el 330pF y 1nF condensador al lado del transformador.
