Paso 7: Uso PGood para activar el MOSFET
La salida de PGood será alta cuando Vout ha alcanzado la tensión correcta. Este utilizo para activar un MOSFET que permitirá actual para fluir a la Junta un LinkIt. Esto reduce la posibilidad de que el LinkIt uno será un desperdicio de energía cuando la salida cambia entre límites de tensión aceptables.

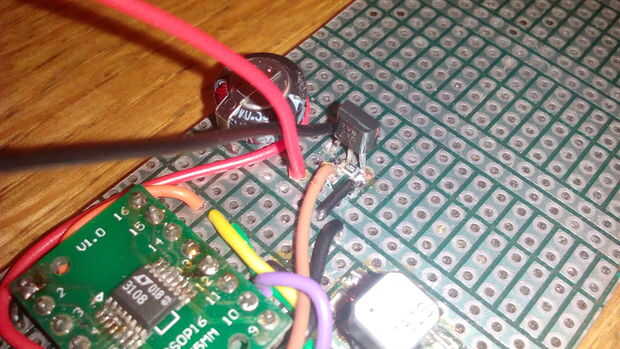

Usé un MOSFET de canal N ZVN2106A
Una resistencia SMD de 10 K fue utilizada para tirar la puerta abajo a la tierra.

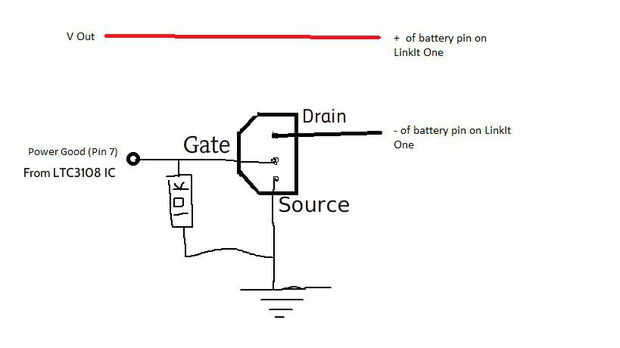

He utilizado un nivel de lógica MOSFET de canal N. Fuente se conecta a GND. puerta se conecta a Pgood pin con un resistor de 1M desplegable. Un enlace se que conecta a GND para vaciarlo mientras Link uno Bat + conecta a Vout
