LinkIt uno - 3d impreso caso (2 / 6 paso)

Paso 2: Bosquejo hasta la base

Para la base de la primera cosa a hacer era para asegurarse de que el boardand uno de LinkIt todos sus componentes donde agrupados por lo que no podría ser Unidos en cualquier sección del recinto, también poner ese grupo en una nueva capa para permitir que se oculta cuando sea necesario.

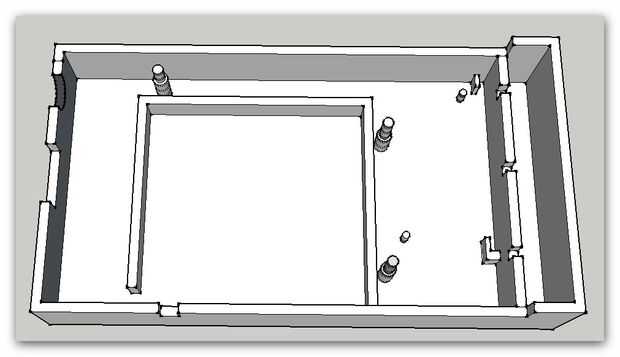

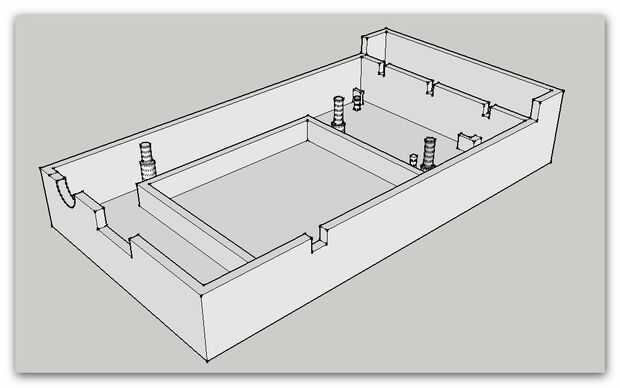

Con que empecé con la base puesta fuera de la base, lo que es más grande que la Junta e incluyendo espacio para una pared alrededor de la Junta. La base tiene un número de estructuras destinadas a celebrar diferentes accesorios que vienen con la Junta.

  • Mensajes - son para apoyar a la Junta y mantener en su lugar. Estas donde trazado usando el modelo de sketchup que hice anteriormente simplemente recrear el círculo en el tablero y porque el Consejo se agrupó el nuevo círculo no bloquea a él. Luego escondió la capa de tablero y había extendido el círculo en el modelo de caja.

    • Adicional mensajes donde agregado para mantener la antena GSM y fueron añadidas por medición directa de la parte de sí mismo.
  • El compartimiento de la batería - se trata de una simple pared diseñada para contener sólo la batería, tiene una rotura en la pared que permite que los cables llegar a la Junta.
  • Las ranuras de la antena WiFi - si miras hasta el final de la caja verá dos estirones son sólo lo suficientemente grandes como para la antena en la ranura.
  • El siguiente es el cuadro de la ranura en el extremo - esto es para ubicar la antena GPS se encuentra simplemente en la ranura con el alambre pasando por una de las muescas que permiten poner las antenas en el exterior del recinto si es necesario.
  • Alrededor de los lados de la caja son más muescas permiten para los cables necesarios para conectarse LinkIt una computadora etc., así como para restablecer la junta sin necesidad de abrirlo

Omisión

Decidí dejar de lado una ranura para la tarjeta SD y la tarjeta Sim por las siguientes razones

  • Si es necesaria una tarjeta no es algo que desaparecerá y así abrir la caja no es gran cosa.
  • la ranura de la SIM es hacia los lados en el tablero que distancia insertar demasiado grande y es más probable que tratando de daría lugar a la SIM que caen en el recinto.
  • Tarjeta SD está en el extremo de la tabla pero se aplicó la misma razón en cuanto a la SIM.
