LinkIt uno: Agregar una pantalla ePaper (1 / 3 paso)

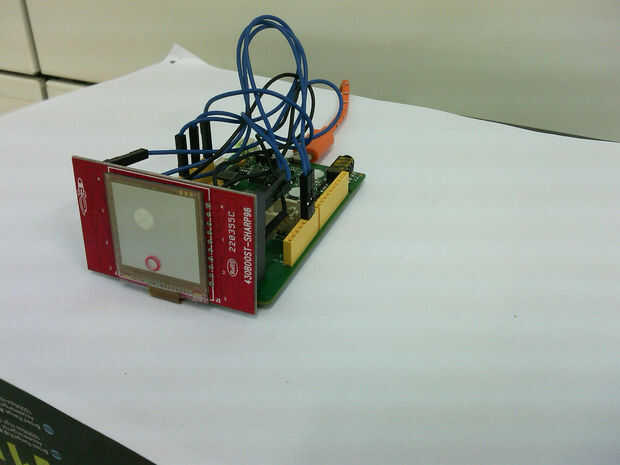

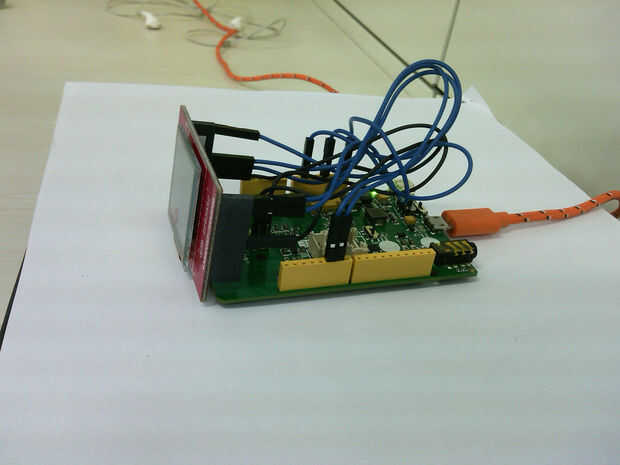

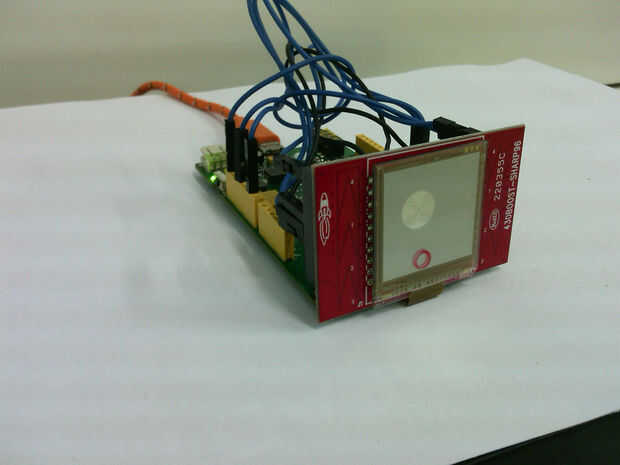

Paso 1: Conectar la pantalla

Módulo del LCD de TI viene en buena disposición de 20 pines con conectores hembra. Puesto que la pantalla está trabajando en 3v3, no hay necesidad de convertidores de voltaje.

Cableado físico es el siguiente:

 LCD Booster Pack Pin | LinkIt One Pin ----------------------------|----------------------- VCC(1) | 3v3 LCD Enable(5) | D5 SPI_CS(6) | D6 SPI_CLK(7) | D13 SPI_SIMO(15) | D11 GND(20) | GND
