LinkIt uno Bluetooth PWM LED Control (2 / 6 paso)

Paso 2: Realizar el circuito

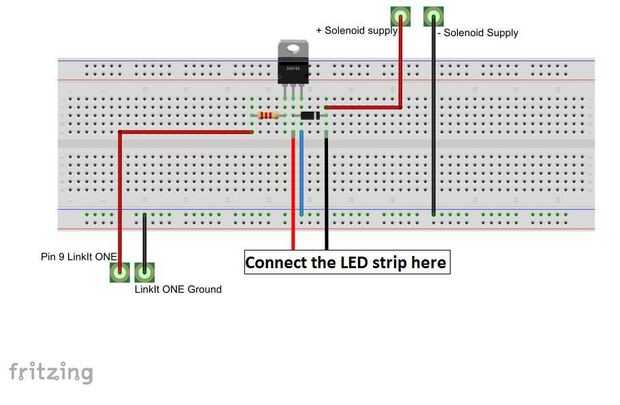

Este simple circuito se puede hacer utilizando un par de cables en un protoboard. Adjunto el diagrama de Fritzing de mi Instructable anterior con este para su referencia. Se fije la tira de LED en lugar de la solenoide en el diagrama de Fritzing, pero tome nota que la polaridad debe ser la correcta, un LED no funciona si está conectado al revés, a diferencia de un solenoide.

Nota: Este circuito es absolutamente necesario y no se conectar los cables de la tira de LED directamente, como pernos de LinkIt no proporcionan tanta tensión.
