LinkIt uno Bluetooth salida (3 / 6 paso)

Paso 3: Elctronico

Cableado básico:

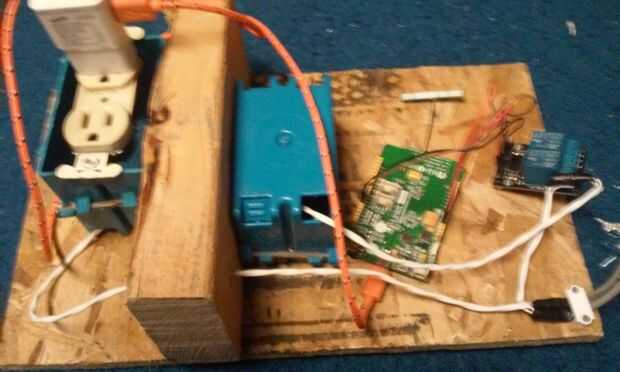

El enchufe debe ser dividida y ejecutar directamente en la salida hacia la parte posterior y en el relé.

La segunda salida debe ejecutar el relevador.

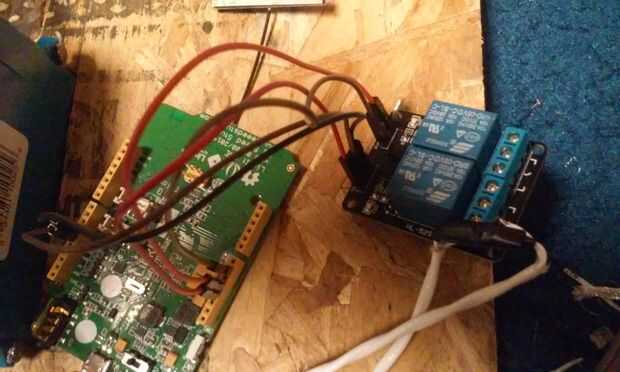

JDVcc en la placa de relé debe conectarse a 5v en LinkIt uno.

GND de la placa de relé debe ejecutar una toma de tierra en LinkIt uno.

1 en la placa de relé necesita para funcionar a D11 en LinkIt uno.

In2 en la placa de relé debe ejecutar a D12 en LinkIt uno.

VCC en la placa de relé debe ejecutar a 3V3 en LinkIt uno.
