LinkIT uno - calibración y detección (2 / 4 paso)

Paso 2: Cableado del tablero

Debe mantenerse el cableado anterior de la guía (un Linkit - parte 2 - luces estroboscópicas)

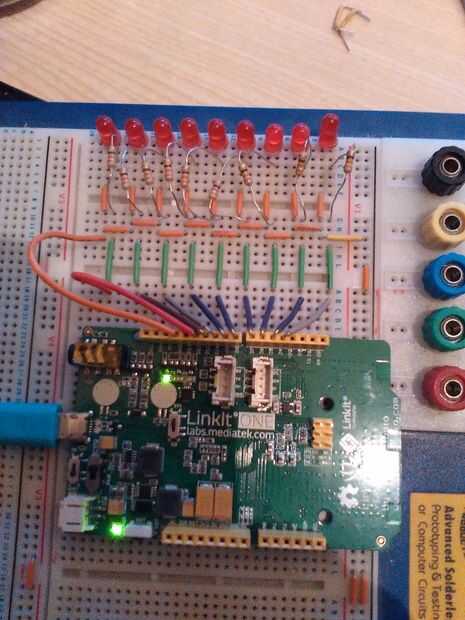

Los pernos de la Junta Directiva son los siguientes

  • Medio de pin de la olla al A2 el jumper gris en la siguiente imagen
  • Lado derecho del perno en la olla al puente de tierra blanca en la siguiente imagen
  • El lado izquierdo del perno en la olla a una conexión en el resistor dependiente de la luz el puente buscando marrón en la siguiente imagen
  • El conector restante de LDR va al pin 5V de la Junta (lo siento funcionó fuera de colores esto unos también gris pero debería poder escoger de la otra conexión.
