LinkIT uno - datos monitoreados en Excel y muestra mediante un panel de control (5 / 8 paso)

Paso 5: Alambre hasta el hardware

Los requisitos de hardware para este instructable son

  • LinkIT un tablero
  • Cables de puente
  • resistencias de 33 ohm
  • LED - bajo consumo
  • Resistencia dependiente de la luz (LDR)
  • Resistencia variable (olla)
  • Tablero de pan (opcional)

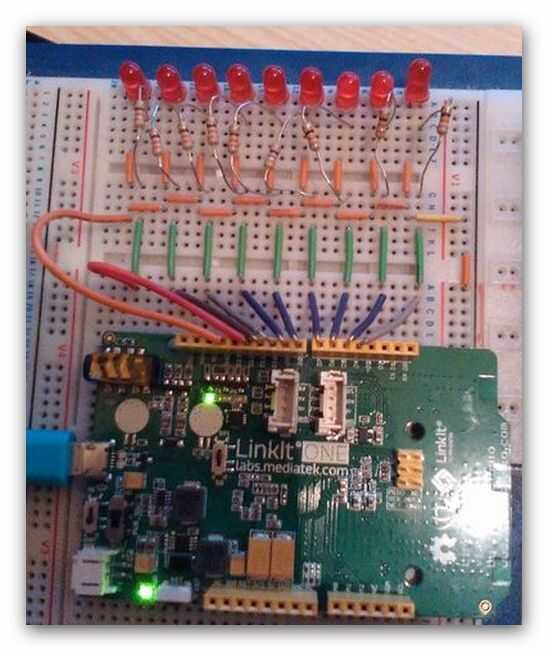

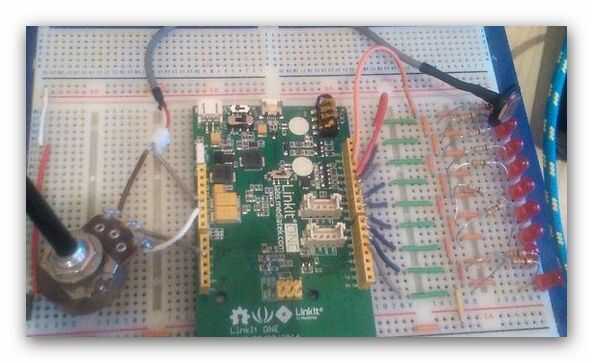

Echa un vistazo a las dos fotos y recrear las conexiones como se muestra, cuando el cableado y LED la resistencia entre la conexión de clavija de junta y el ánodo del LED cátodo va a GND en la Junta

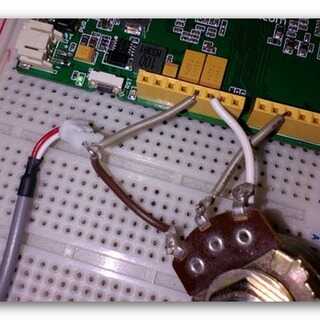

Un bote tiene tres conexiones (izquierda / centro / derecha)

  • -Conectar a la tierra en el tablero
  • Media: Conecte al pin A2 (conexión analógica) en el tablero
  • Izquierda - Conecte al pin 5v de Junta
