Paso 3: Hacer conexiones
Esta es la divertida parte. debe conectar clavijas LinkIt una correcta para corregir los pines del LCD.

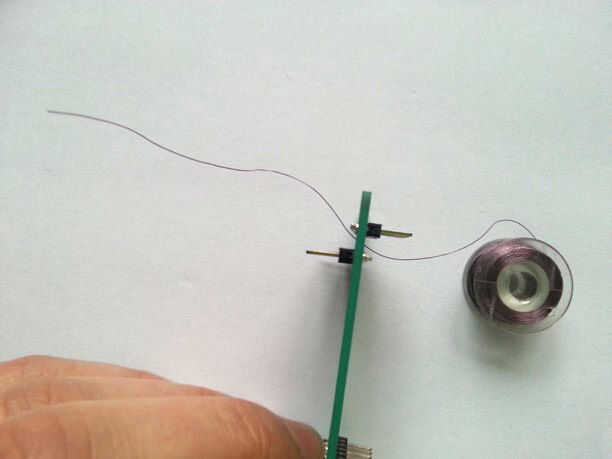

Hice que utilizando un cable que tenía aislamiento fácilmente se desvaneció con el hierro de soldar (todos los cables que no están envueltos en espesa cáscara plástica son tales) aislado.

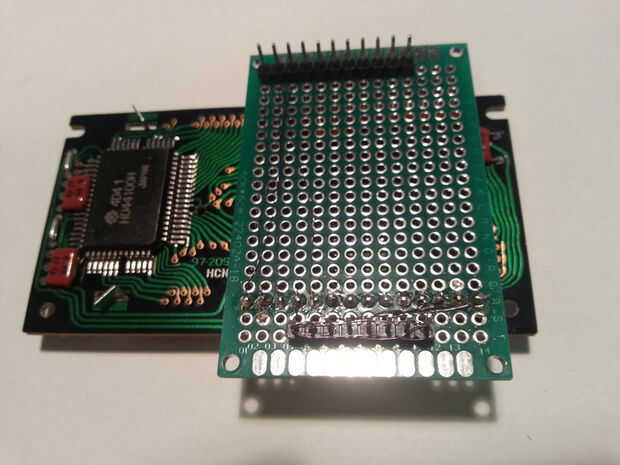

Porque algunos pines tienen soldadura por un lado y otros en lado toher de bredboard, usted tendrá que haga correr el cable a través de agujeros (¿recuerdas cómo te dije que deje al menos una fila de agujeros entre pernos?).
Si utiliza pernos 2-7 para el control de pantalla LCD, siga esta lista de conexión:
- D2-data7
- D3-data6
- D4-data5
- D5-data4
- D6-RS
- D7-E
- GND-GND
- + 5 - PWR
- GND-RW
- GND-0 / contraste, usted puede conectar potenciómetro
Si tu LCD tiene luz de fondo, conectarlo a + 5 y GND (aunque puede que necesite añadir una resistencia entre la fuente y LCD).

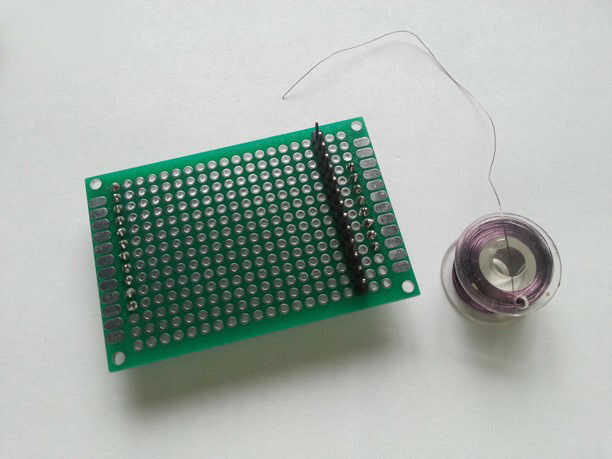

Quería hacer algunas buenas fotos de cómo proceso de cableado parece pero con alambre de esta fina... Imposible. Si usted toma una mirada en la tercera foto de arriba, podría ver algunas líneas finas entre dos filas de fondo y es la mejor imagen que he podido tomar... Lo siento sobre eso.
Pero confío en que usted puede hacerlo!
