Paso 6: Circuito en tiempo Real
1) Desconecte el protoboard y el LED.

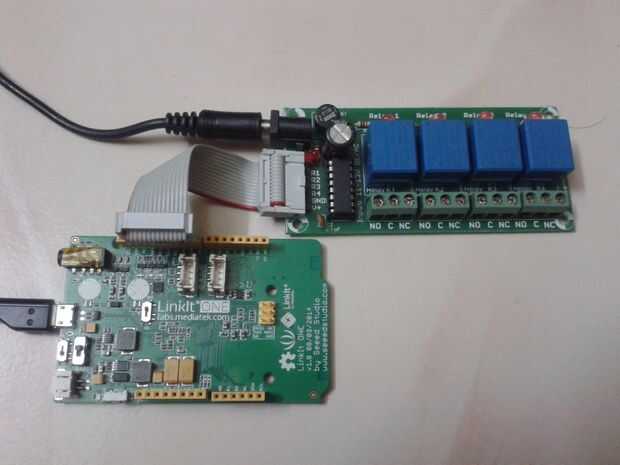

2) Conecte el módulo de relé para el Linktit uno.
3) tengo el módulo de relé de 12 V 4.

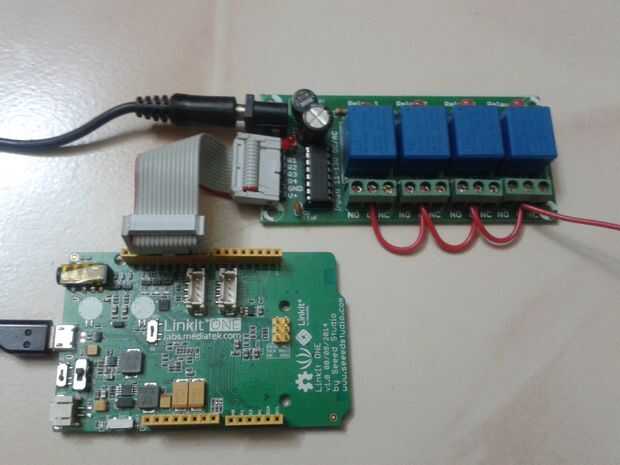

4) usar un cable con conector para conectar. Así que use el pin digital 10,11,12,13 para conectar a la placa de relé. Conecte la tierra a la tierra del módulo de relé.
5) vincular todo el relé común utilizando alambre y unir el alambre a una fase de enchufe de alimentación.
6) Conecte un adaptador de teléfono celular al Linkit una junta y 12V adaptador para módulo de relé.
7) tomar cuatro cables y conectarlo a la NO(normally open) de los relés.
Adaptador de enchufe los dos de 8) y el poder enchufe de relé común a un tablero de extensión.

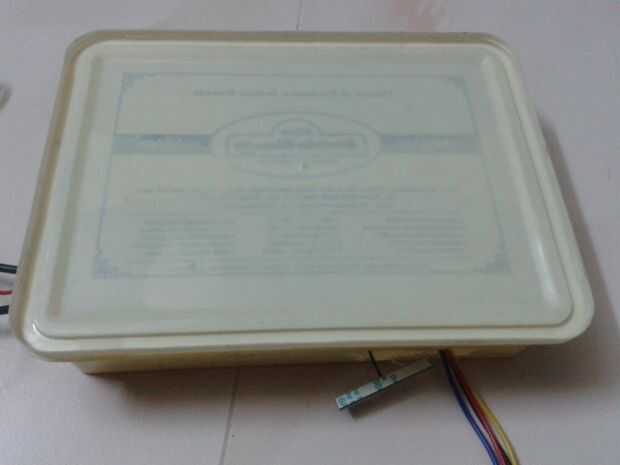

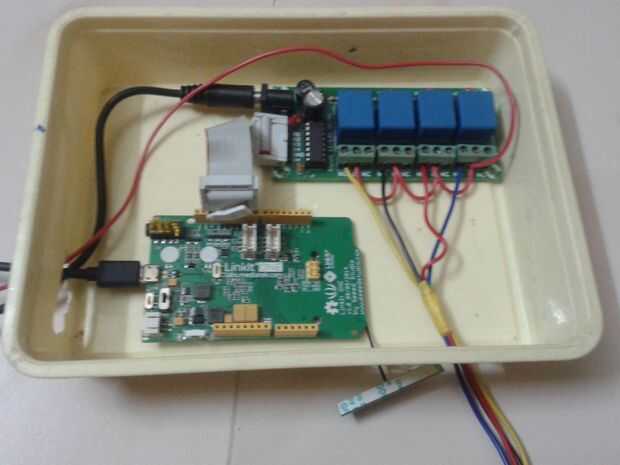

9) me pega la junta con cinta de doble cara. Cierre el cuadro después de conectar la antena Bluetooth.
Ahora todo listo es hora de corregir.
