Paso 8: Modificar cableado hogar
ADVERTENCIA
a partir de ahora la prueba y funciona en corriente continua baja y no hacer ningún daño importante. Ahora vamos a trabajar a 230V corriente alterna de la fuente. Por favor, trabaje con cualquier electricista. Incluso si sabes de electricidad, por favor, apague la alimentación principal mientras trabajo con fuente de alimentación.

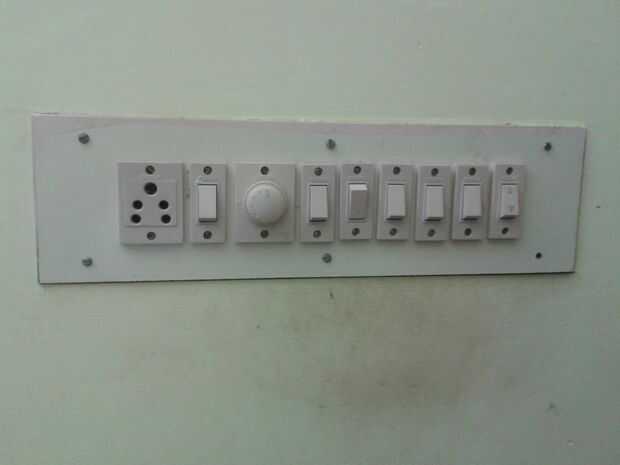

1) se trata de nuestro interruptor de suelo 1 º Junta contienen
punto de un enchufe (lo usamos para conectar nuestro tablero de extensión)
1 ventilador, 1 tubo, 1 lámpara de noche, 1 luz de tubo exterior ahora nos conectamos a nuestro circuito
1 muerto y 1 escalera caso luz.
2) antes de quitar lo tornillos Desconecte la fuente de alimentación principal y el punto de conexión de prueba con tester.
3) Quite los tornillos de la clavija.

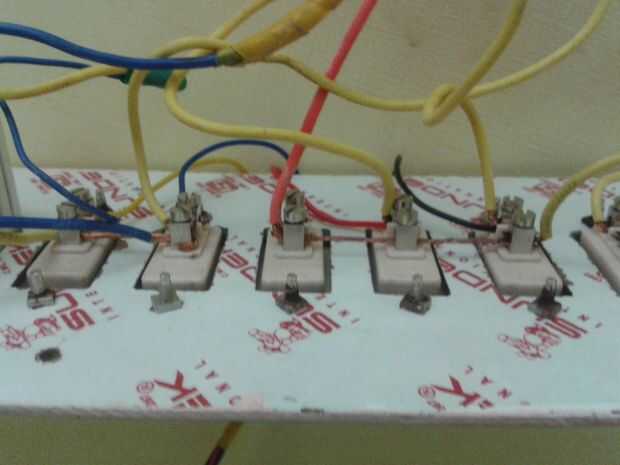

4) en el lado de la bolsa U encuentra a un lado de los interruptores entre sí, es la fase de entrada del interruptor.
5) queremos dar suministro a la salida del interruptor entonces sólo los dispositivos de encendido y apagado con un interruptor de control.

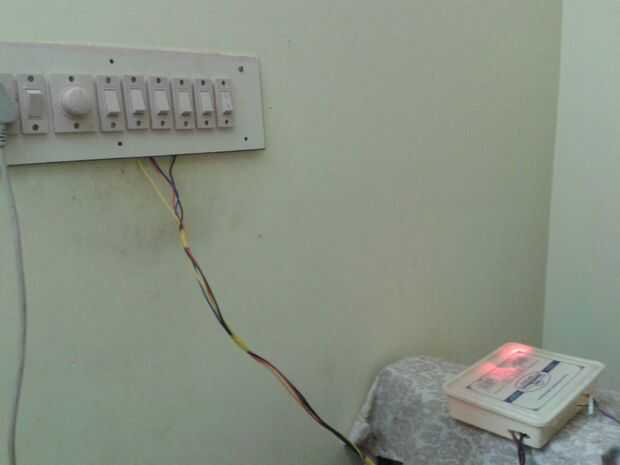

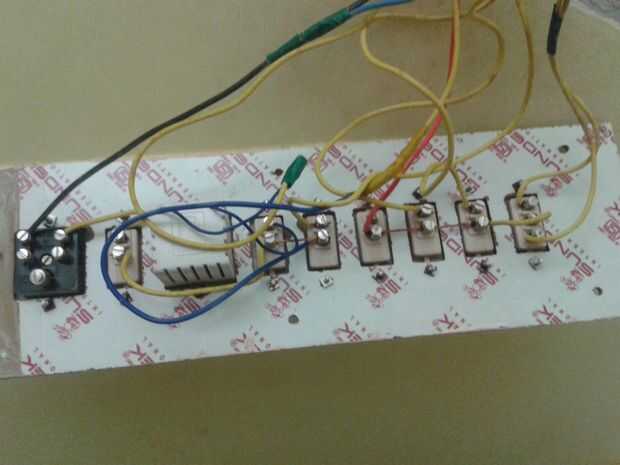

6) Conecte los cuatro cables no de la Junta de control de relé a cuatro interruptores saliente lado. Si no desea el manual de dispositivos de control, retire el cable en el interruptor y empalme con el cable NO de relé y no olvide de aislar.
7) todos los trabajos de cierre la placa de potencia. Ahora encienda la fuente de alimentación principal.

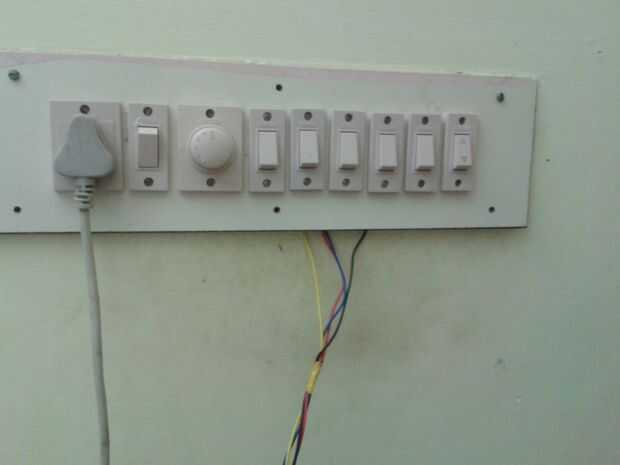

8) antes de conectar el tablero de extensión en la chaqueta de la energía. Por favor ajustarse al lado de la fase en la chaqueta de potencia usando probador. Porque para el común del relé queremos tomar de fase.
9) del interruptor en el tablero de extensión.
