LinkIT uno-IR Control remoto Digital ON/OFF (4 / 6 paso)

Paso 4: Configuración del IO Digital

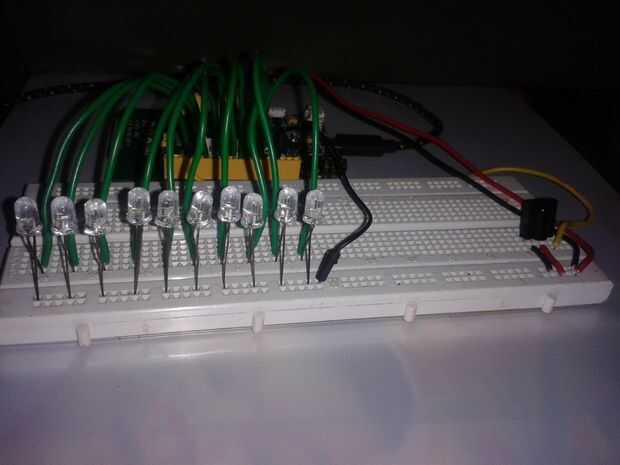

1) Connect LED + ve conducen a los pines digitales. Usar pin 3 a 12.

2) Conecte LED - ve a la tierra usando tabla de pan.

3) ya está conectado el receptor de infrarrojos. Por lo que el circuito está listo.

Aplicación real

Para la aplicación de mundo real utilizar módulo de relés de 12v. En el módulo de relé de 12 v tiene 3 pines.

1. DC 12 V positivo - utilice 12V externo adaptador de dc.

2 GND - utilice 12V externo adaptador de dc.

Señal 3 - del pin digital.
