Paso 3: Construir el circuito

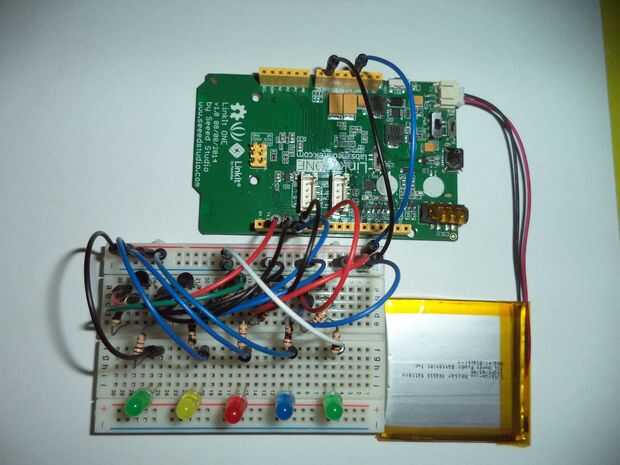

Como se puede ver en las fotos, el circuito es muy simple. Todos los que ánodos de los LED (cargado positivamente, largo plomo) están conectados a los 3, 3V. Emisores de los transistores están conectados a la tierra y cada colector está conectado al cátodo del LED respectivo por un resistor de 100 ohm. La base está conectada al pin digital del respectivo LinkIt uno una resistencia de 1Kohm.

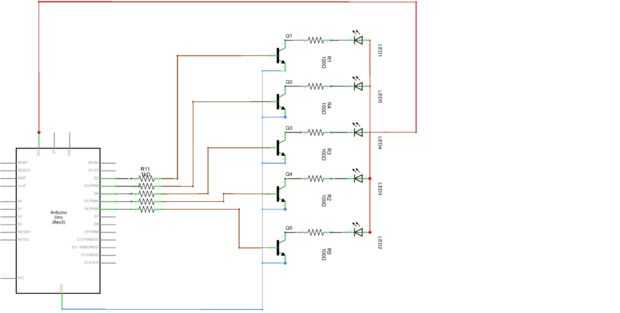

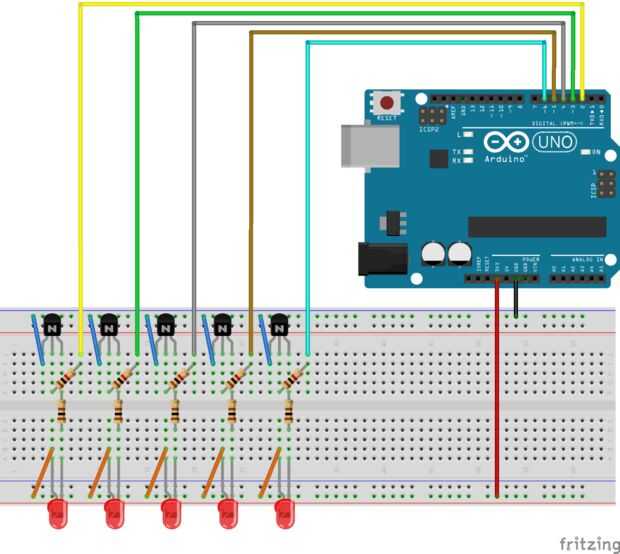

Arriba encontrarás un esquema y la simulación en protoboard.
