Paso 4: Pantalla de LCD

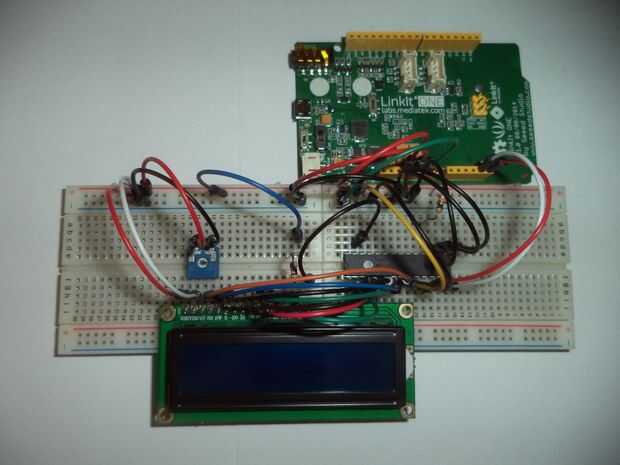

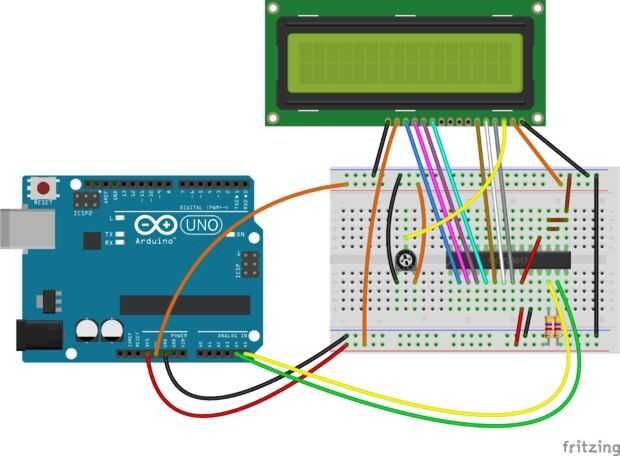

Sí, nosotros también puede conducir a una pantalla de LCD con 2 pernos solamente en vez de 7. Echar un vistazo de la simulación en protoboard para ver cómo conectar los componentes. Usted notará que he usado los 5V de salida con el fin de suministrar energía a la pantalla y a su contraste y 3.3V salida fuente de alimentación al chip MCP23017. Para avanzar con la programación, también tendrá otra biblioteca, que os adjunto a este instructivo. Descargar e instalar.

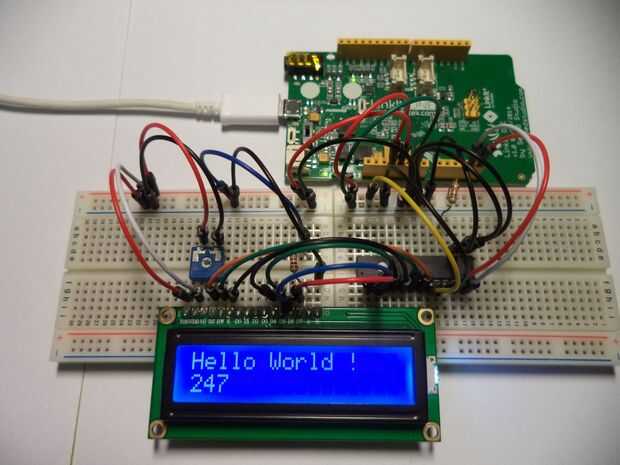

Ahora usted puede ir con la carga del bosquejo, que encontrará en el archivo adjunto también.
También puede cambiar la luz de fondo, al conectarse A pin a la salida de 5V y el pin K la GPA6. Utilice el lcd.setBacklight(HIGH) y lcd.setBacklight(LOW) a encender o apagar la retroiluminación.
