LinkIt uno Mostrar sólo 4 cables (2 / 3 paso)

Paso 2: cableado

Como dije, el cableado es muy simple! Todo lo que necesita hacer es colocar lo siguiente:

LCD---Junta

SDA---SDA

SCL---SCL

VCC---VCC

TIERRA---GND

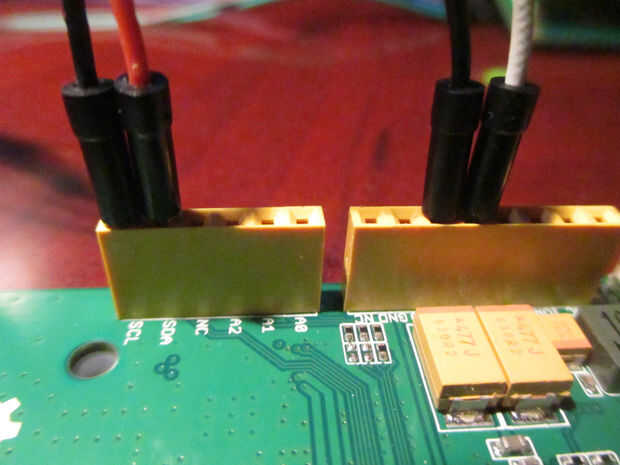

La foto de arriba muestra todo. Asegúrese de comprobar, la verificación de doble y triple comprueban los cables de alimentación. Si accidentalmente conecta energía a tierra y tierra al poder no ves Hola mundo; se huele a mundo adiós!

Sarcasmo aparte, ten cuidado porque frito un LCD haciendo.
