LinkIt uno Radar Scanner (2 / 9 paso)

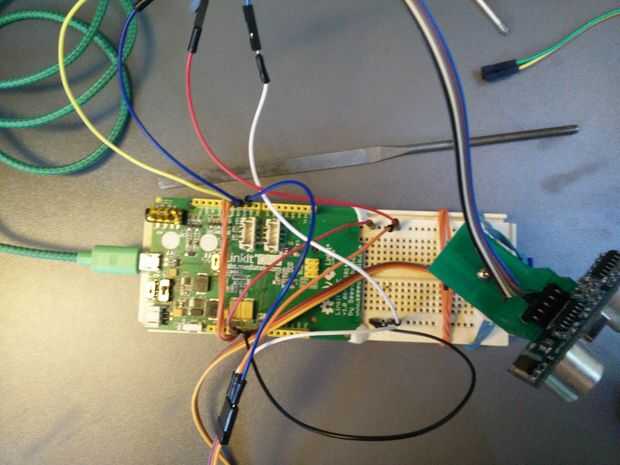

Paso 2: cableado!

Módulo del sonar:
1. Vcc módulo a 5V en LinkIt
2. trig módulo a D9 en LinkIt
3. eco módulo a D11 en LinkIt
4. tierra módulo a GND en LinkIt
5. en módulo de nada

Servo:
1. cable servo (generalmente marrón o negro) a la tierra en LinkIt
2. positivo cable Servo (generalmente rojo o naranja) a 5V en LinkIt
3. la señal cable de Servo (generalmente amarillo) a D9 en LinkIt

Puesto que hay múltiples tierra y 5V conexión utilice el protoboard para combinarlos.
