LinkIt uno + receptor IR (3 / 5 paso)

Paso 3: cableado

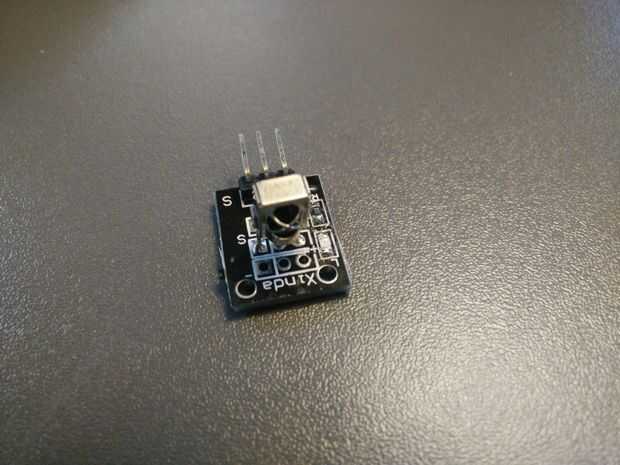

Si tienes el módulo tengo:

  1. "-" pin módulo a GND en LinkIt uno
  2. Media en el módulo a 5V en LinkIt uno
  3. "S" pin módulo a D2 en LinkIt uno (debe ser D2!!!!!!)

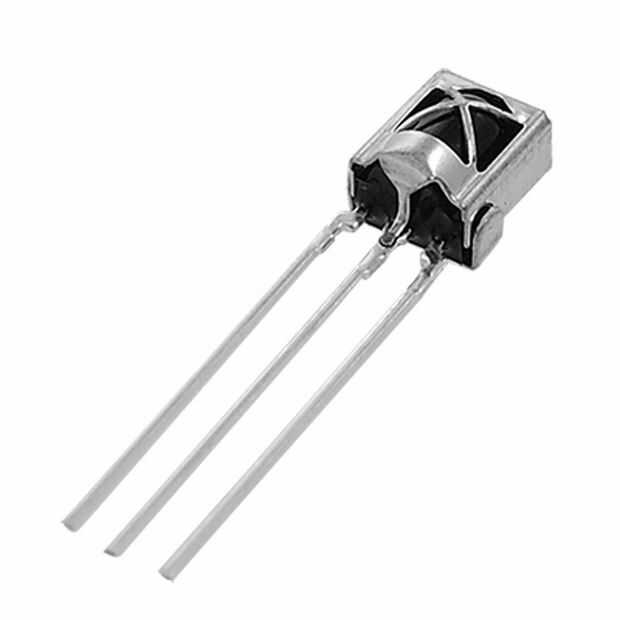

Si tienes el receptor individual: (Va de izquierda a derecha cuando se mira en el receptor)

  1. Eje izquierdo módulo a pin D2 en LinkIt uno (debe ser D2)
  2. Pasador media módulo a 5V en un LinkIt
  3. Eje derecho módulo a GND en LinkIt uno


Por alguna razón la biblioteca requiere la entrada de infrarrojos que a través de pin D2 (siempre me llevó a entender jeje)
