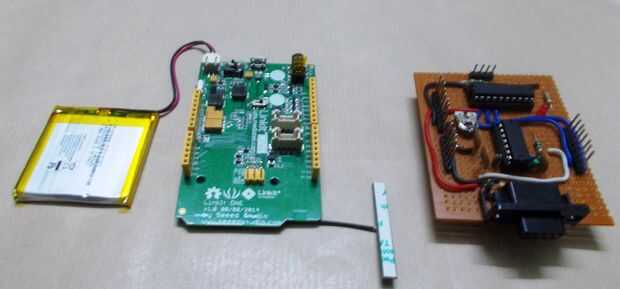

Paso 1: Edificio pulso Add-on Board
Este paso describe cómo construir el tablero de addon de ritmo cardíaco.
Elemento necesario:
- Propósito general PCB: 1No
- 100 mil Extra largo masculino header(berg sticks) 8 x 1: 2No
- 100 mil Extra largo masculino header(berg sticks) 6 x 1: 1No
- TLC2274 Quad OPAMP: 1No
- MSP430G2553: 1No
- Resistencias: 10K, 4.7M, 82 K, 120R
- Condensadores: 0.22u
- Pin 10 y 14 base de perno IC

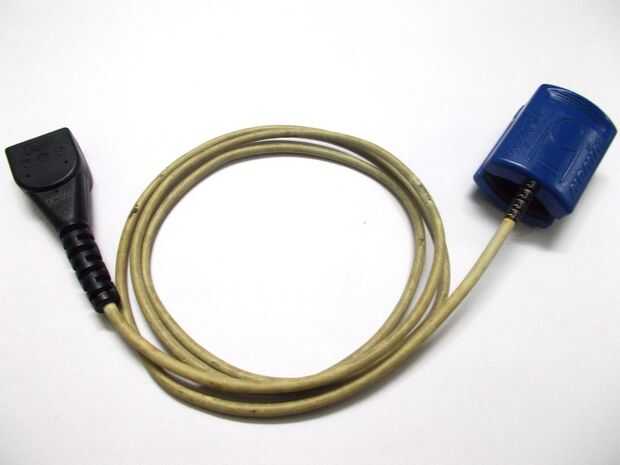

- Sensor de SpO2
- DB9 Conector hembra
- MSP430 Launchpad (para programar el MSP430 controlador)
Puede utilizarse cualquier QUAD OPAMP que puede funcionar a 3V. En caso de que el Sensor de SpO2 no está disponible un sensor de bricolaje puede diseñarse como se muestra.

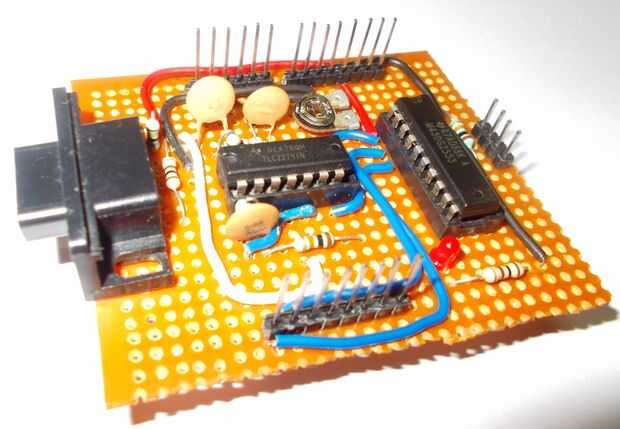

Construir el circuito como se muestra en el esquema que se muestra a continuación.
Quemar el archivo adjunto del hexagonal en el controlador de vía el puerto de depuración mediante un MSP430 Launchpad y Banco de trabajo IAR.
Nota: la razón por qué un procesador adicional (MSP430G2553) se utiliza para calcular la frecuencia cardíaca en lugar de hacer el proceso en la LinkIt uno sí mismo es porque un LinkIt "análogo. Read() "función requiere 20ms para cada conversión que es demasiado lento para el cálculo de la frecuencia cardíaca. Vea aquí más detalles http://labs.mediatek.com/forums/posts/list/3560.pa...
