Paso 2: Conecte las piezas al LinkIt
Esta tabla es bastante simple.
Quite todos los dispositivos (incluyendo el cable USB y la batería) de LinkIt uno.
Vamos a usar el carril de tierra (azul) como terreno común.
Tome el cable puente negro e inserte un extremo en el carril azul (gnd) de la placa.

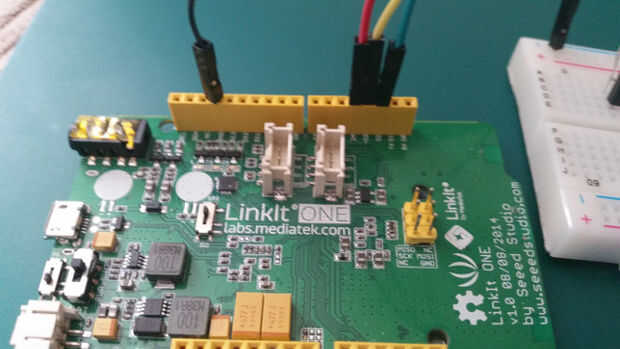

Enchufe el otro extremo en el puerto GND del LinkIt.
Tomar el LED rojo y el ánodo (pata larga, positiva) en la columna 7 y el cátodo (pierna corta, negativo) en el tren azul (tierra).
Tomar el LED amarillo y el ánodo (pata larga, positivo) en la columna 13 y el cátodo (pierna corta, negativo) en el tren azul (tierra).
Tomar el LED verde y el ánodo (pata larga, positiva) en la columna 19 y el cátodo (pierna corta, negativo) en el tren azul (tierra).

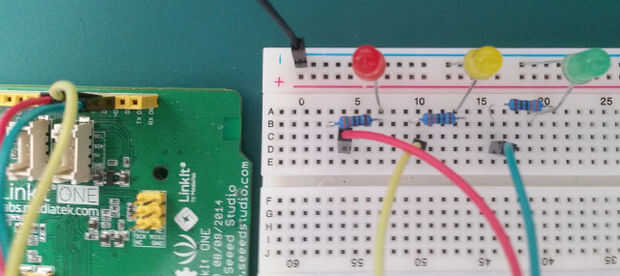

Cada una de las resistencias, lo doble y coloque una pierna en la misma columna como el LED y las otras columnas de pierna 3 inferior.
Así que el LED rojo Coloque una pata del resistor en columna 6 y el otro en la columna 3.

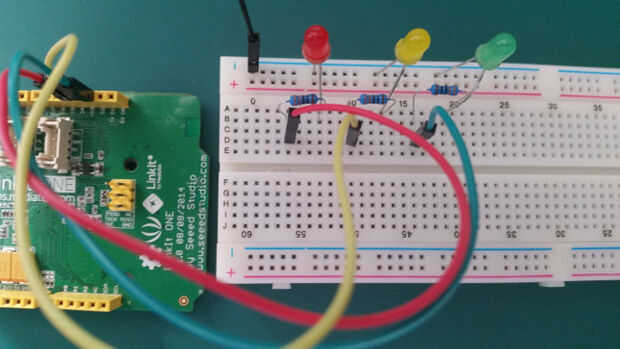

Tomar el color de cable apropiado para cada LED e Inserte un extremo de la columna que contiene sólo la pata de la resistencia.
Así que para el rojo LED lugar uno de los extremos el cable de puente rojo en la columna 3 y el otro extremo del puente cable puerto D4 de la Junta uno de LinkIt.
Los otros dos van en D3 (amarillo) y D2 (verde).
