Paso 2: Cableado del pulsador a la Junta
Tomar dos de los cables de puente, el pulsador y el protoboard.

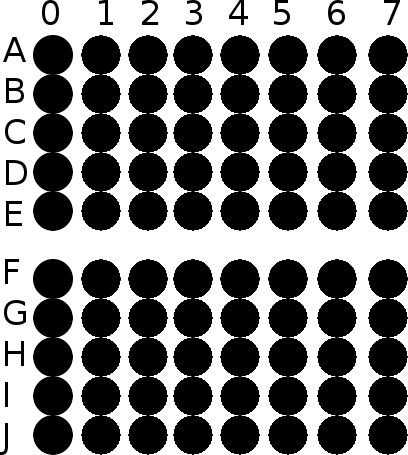

Mira primero en el protoboard. Tendrá un montón de agujeros en el centro va de izquierda a derecha con una línea de empotrar dividiendo los agujeros en dos secciones, con cinco filas etiquetadas A E, un espacio y luego otro cinco filas etiquetadas F a J.
Las columnas serán etiquetadas de 0 a un cierto número que va a cambiar dependiendo del tamaño de su tablero.
También puede haber pequeñas columnas con líneas rojas y azules al lado de ellos. Estos son llamados carriles de la energía y todavía no son importantes.
Volviendo a las filas y columnas, le ayudará a entender que las filas (A E) y F a la J se conectan entre sí - por lo que la columna de la columna 5 A está conectado directamente a filas de la columna 5 B, C, D y E pero no a filas F a J. F J están conectados entre sí.
Columnas (los números) no están conectados juntos por lo que 0 no está conectado a 30.
No se preocupe demasiado acerca de él ahora mismo. Eres nuevo en estas cosas recuerdo :)
Tomar el botón y buscar en la parte inferior. Verás 4 pines, 2 en un lado y 2 en el otro.

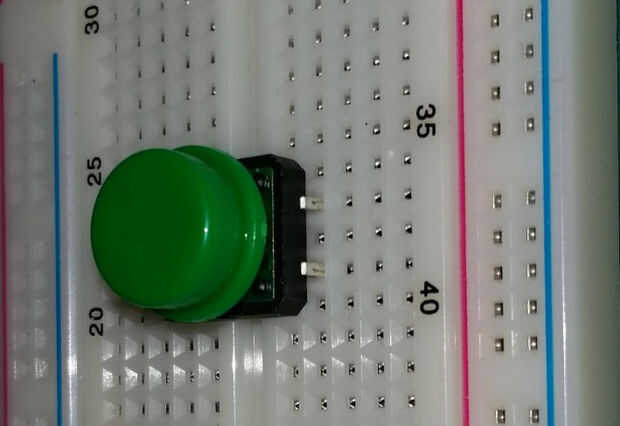

Insertar el botón en el centro de la placa, con 2 pernos sobre el hueco del centro y los otros 2 pines abajo.

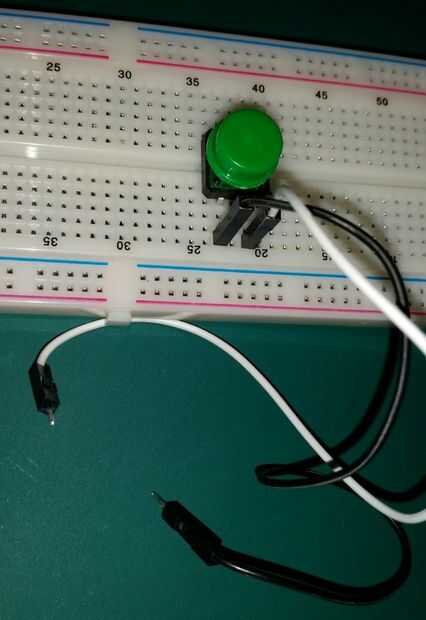

Tome los cables del dos puente y con cada cable enchufe un extremo en una fila encima del perno pulsador. El otro extremo de cada cable de puente puede dejarse flotando por el momento.

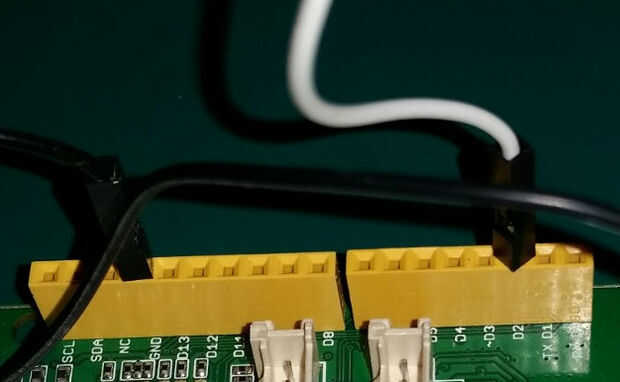

Echa un vistazo en el tablero un LinkIt. En el exterior son 2 filas de agujeros amarillo. No parecen mucho pero los agujeros son conexiones en pleno de la Junta.
Si te fijas bien ves blanco de escribir en la pizarra al lado de estos agujeros con letras como "NC", "IOR", "RST", "SCL", "SDA", "RX".
Hay dos conexiones que necesita hacer - uno en tierra y el otro a D2.
Si usted tiene cualquier problema o duda con este paso, por favor responder en la sección de comentarios abajo.
